Installation von Wiegesystemen an Frontladern

Komponenten der Systeme

Die Frontlader Wiegesysteme bestehen im Wesentlichen aus folgenden Komponenten:

Referenzsensoren: Wiegeposition und Hubgeschwindigkeit
2 Zwischenstecker: Zum Abkuppeln der Sensoren
3 Drucksensoren: Druckmessung
4 Bestätigungstaste: Aufaddieren und Nullsetzen (Remote Enter)

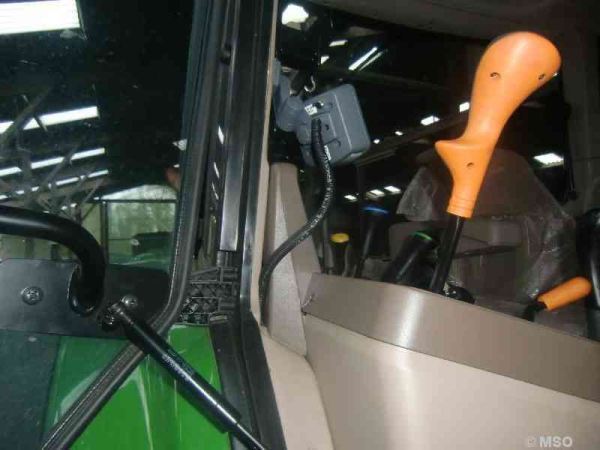

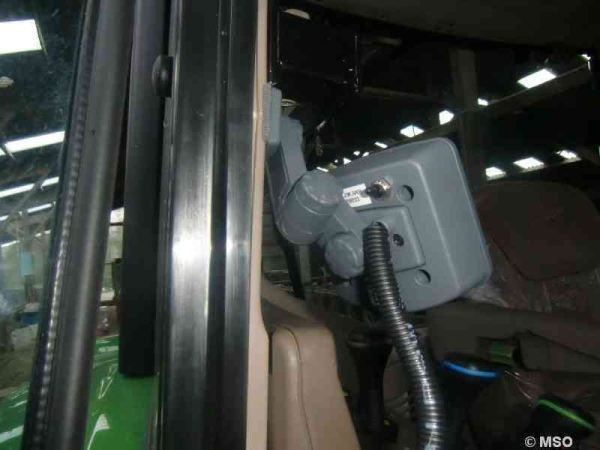

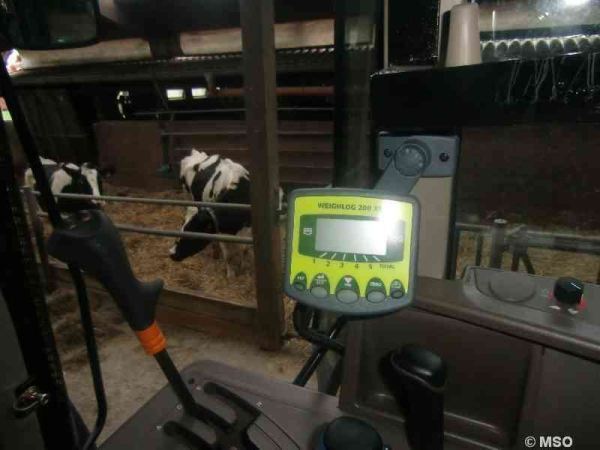

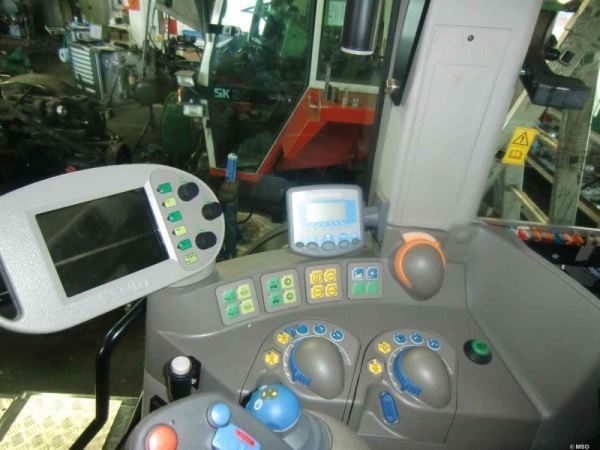

5 Haupteinheit: Bordcomputer und deren Anbringung

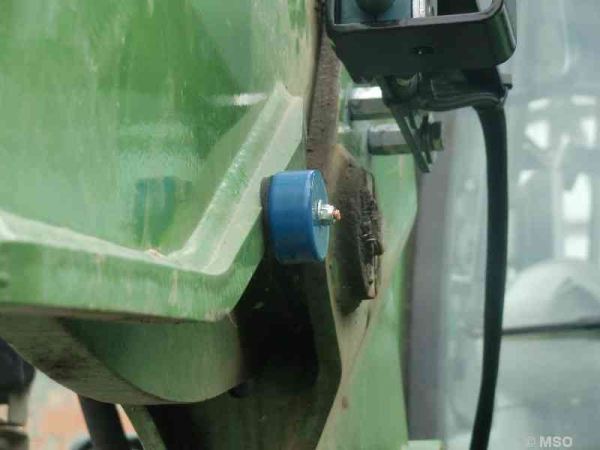

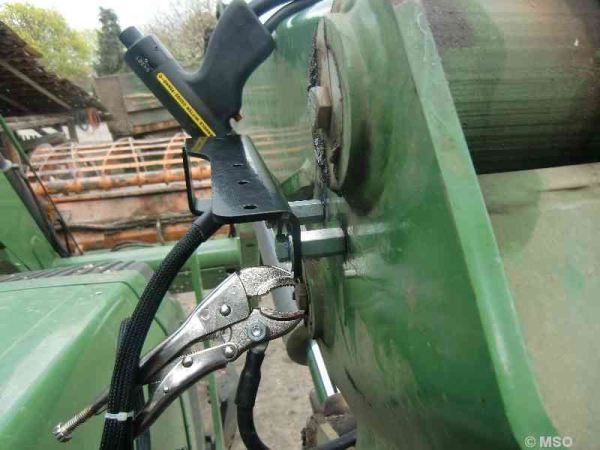

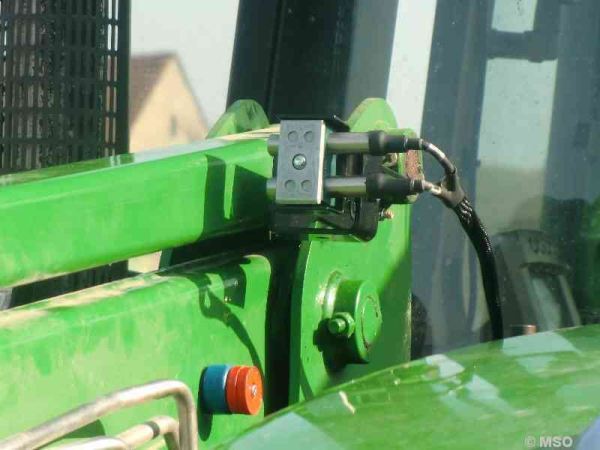

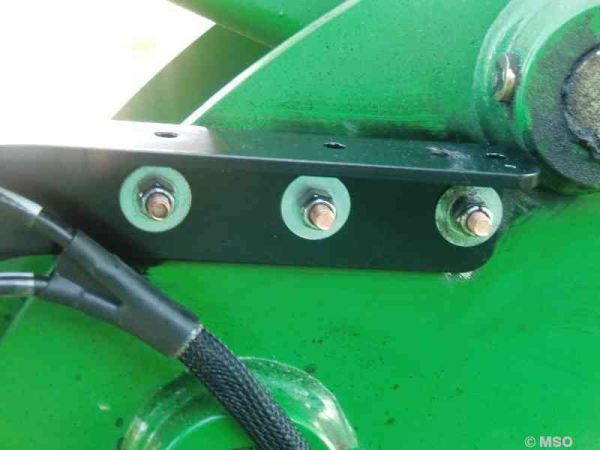

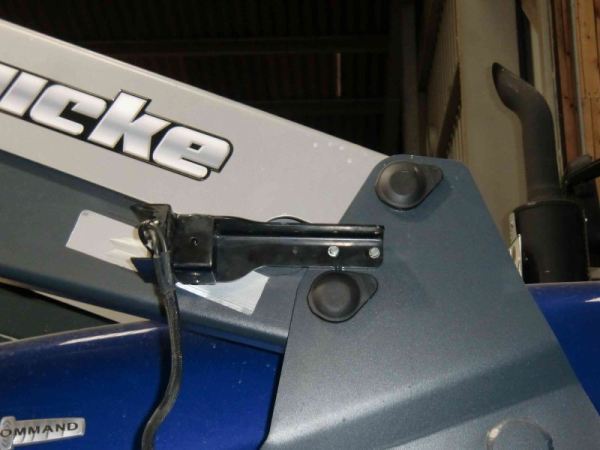

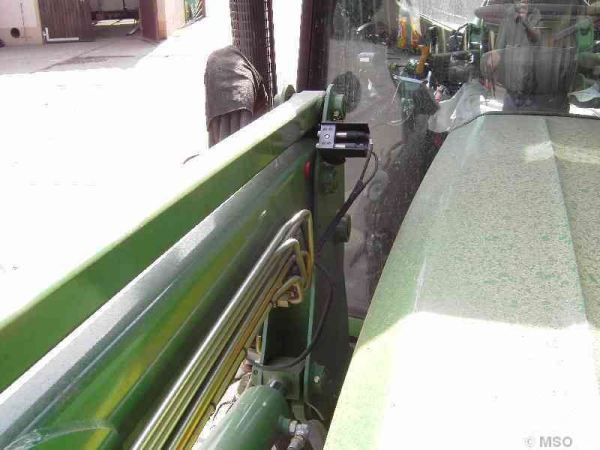

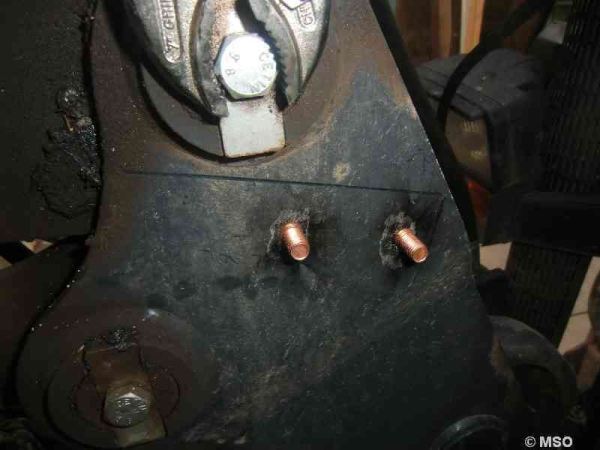

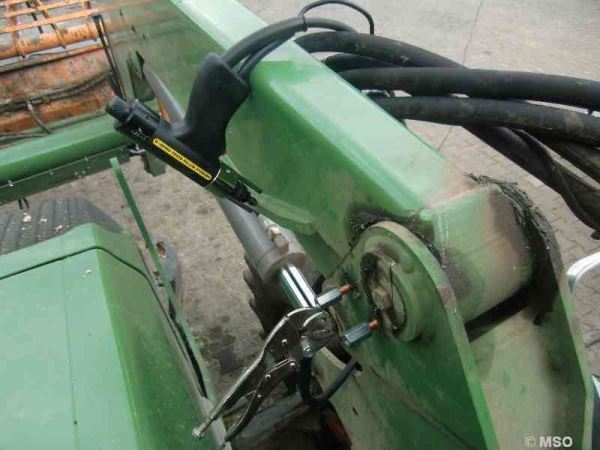

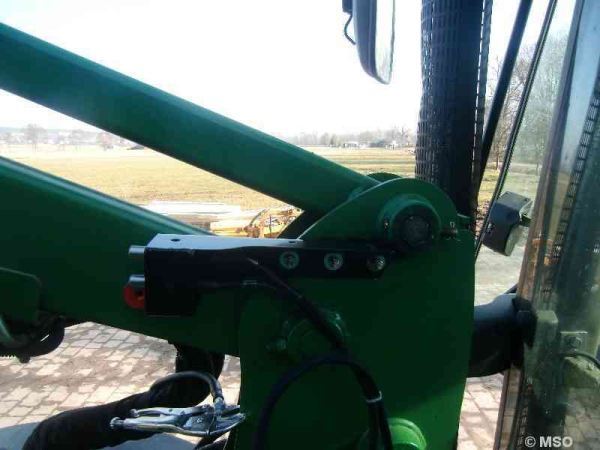

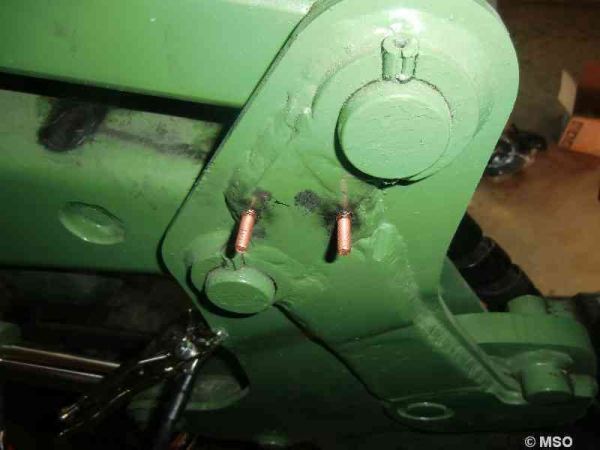

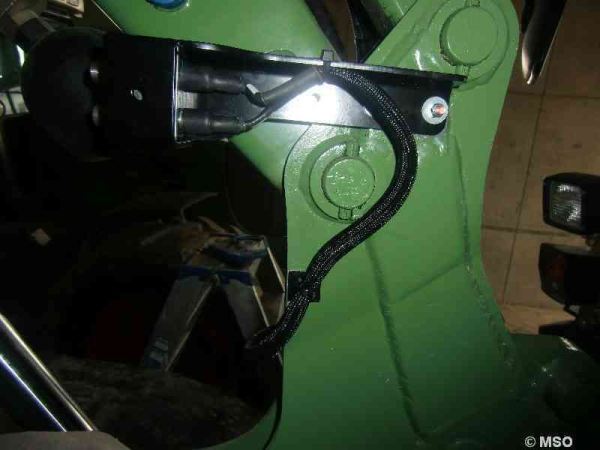

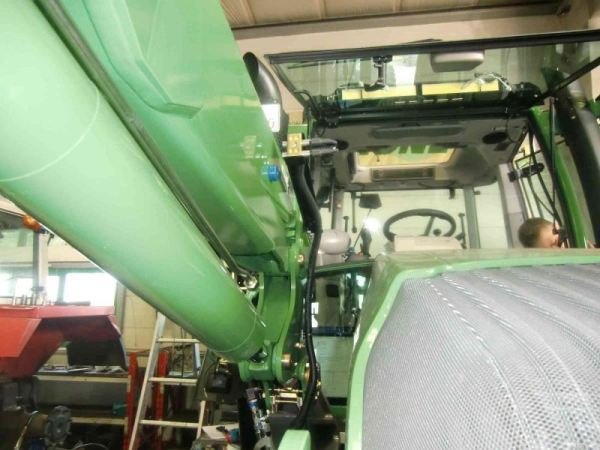

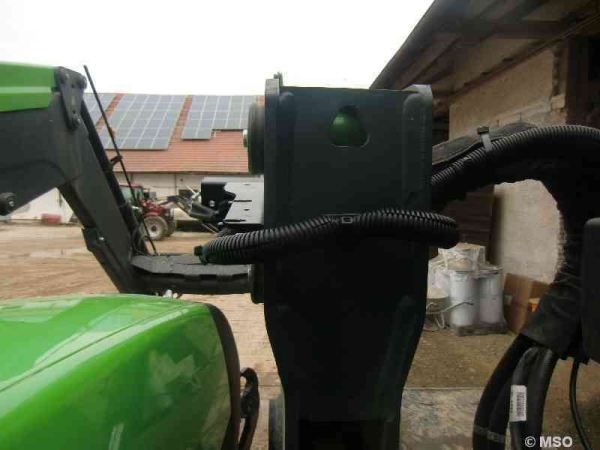

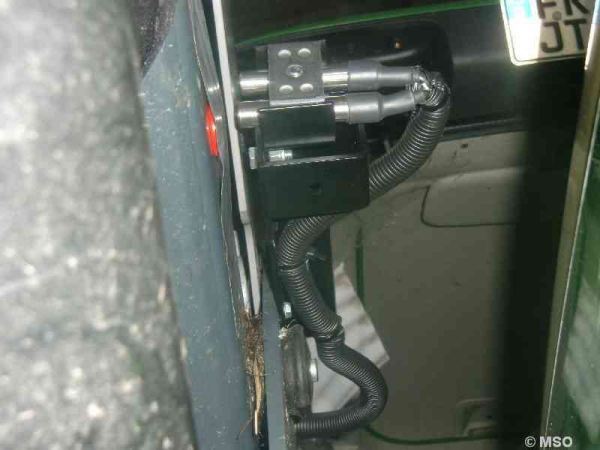

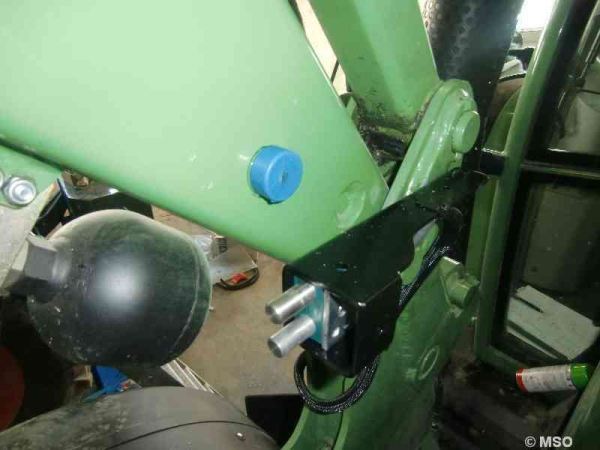

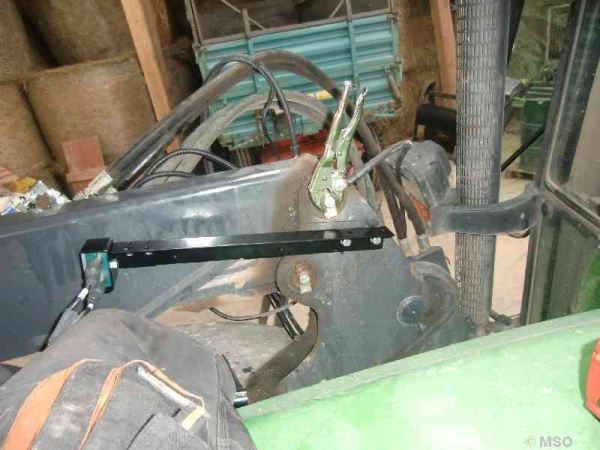

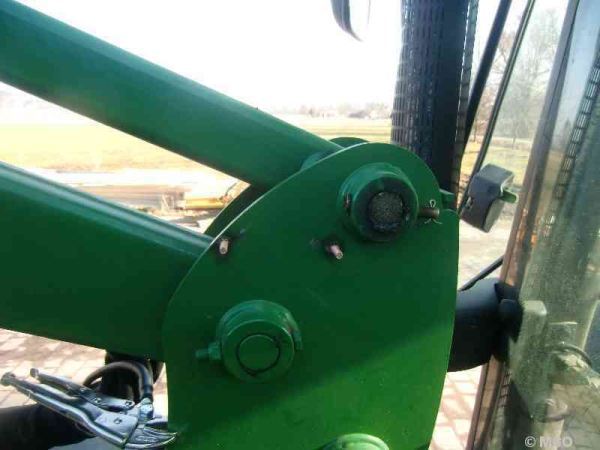

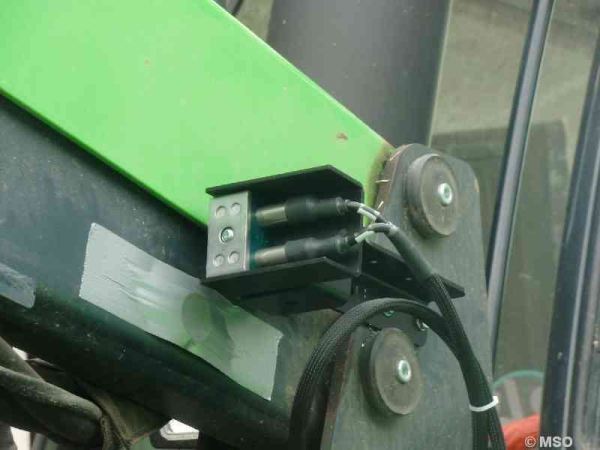

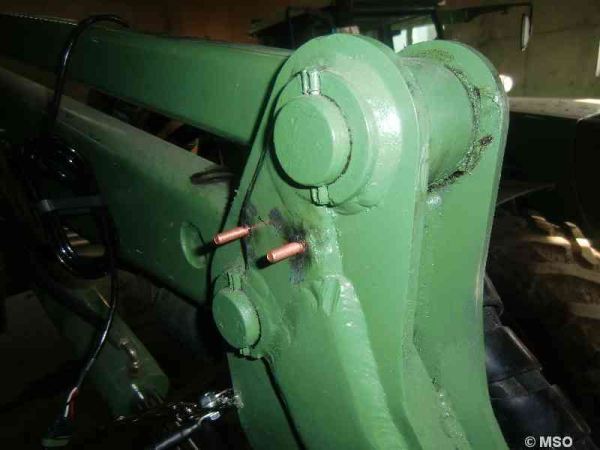

Wiegeposition und Hubgeschwindigkeit

Die Positions- und Richtungssensoren dienen der Erfassung der Hubhöhe, der Bewegungsrichtung (Heben oder Senken) und der Hubgeschwindigkeit.

Die Anbringung und Installationen ist auf folgenden Bildern dargestellt.

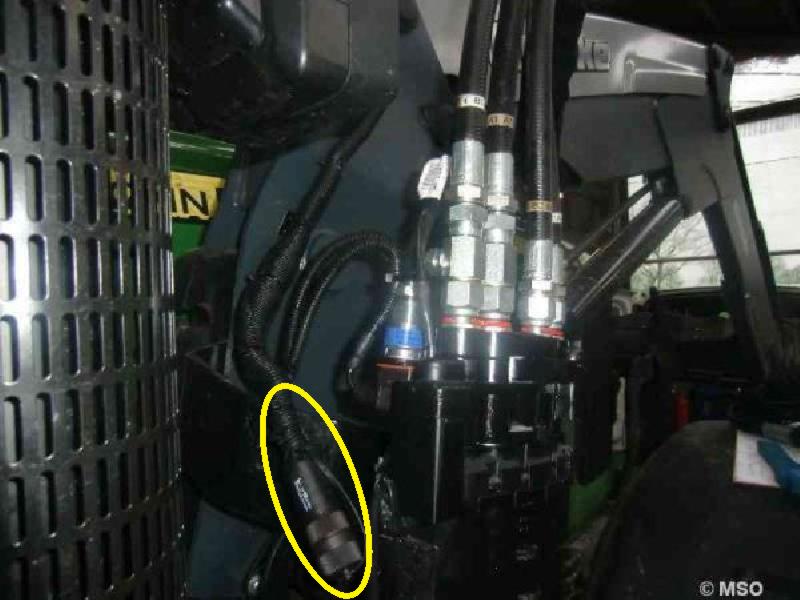

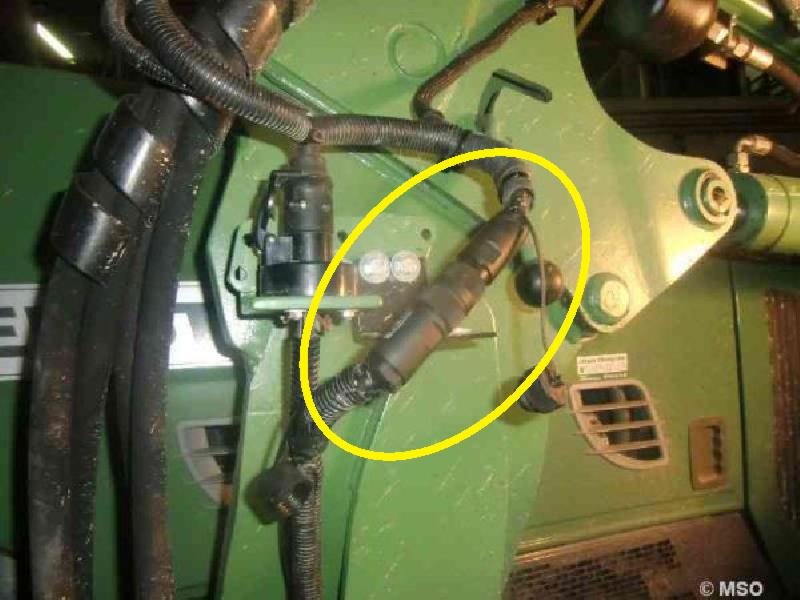

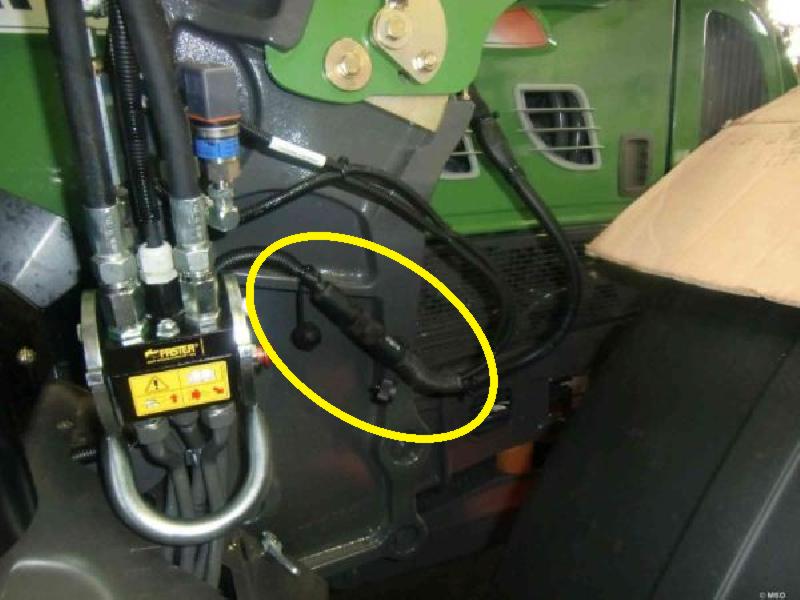

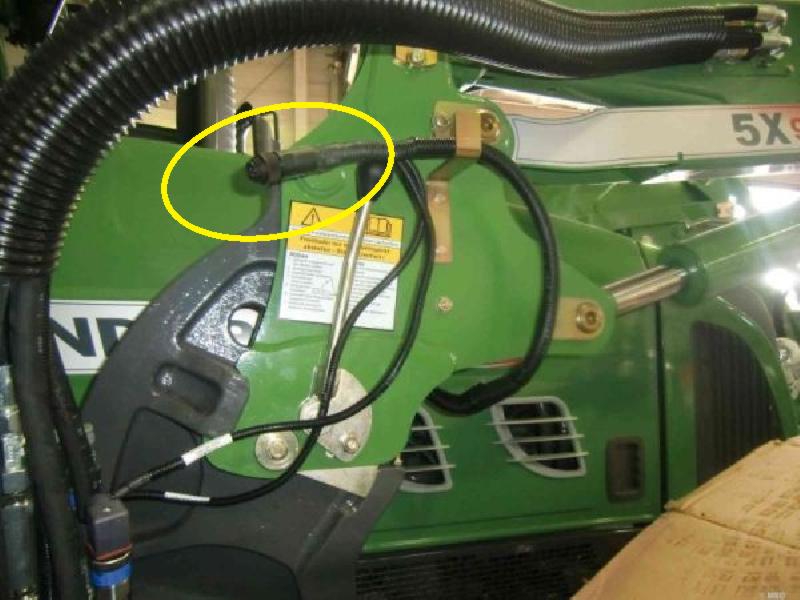

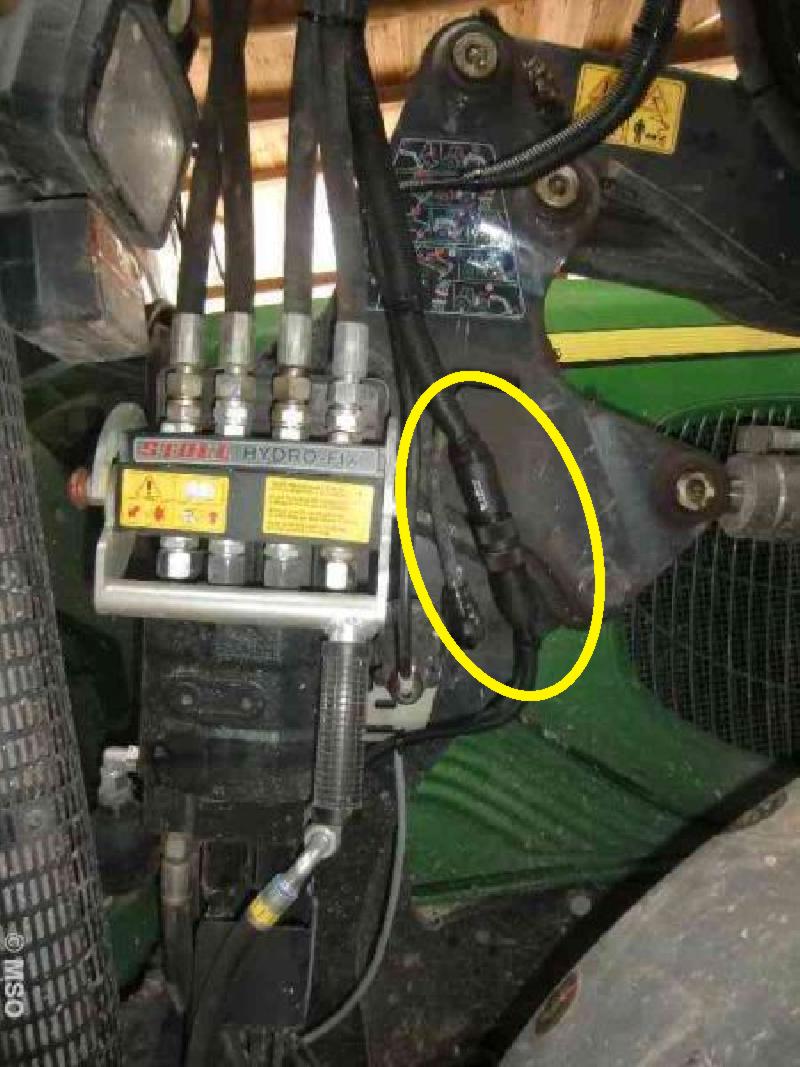

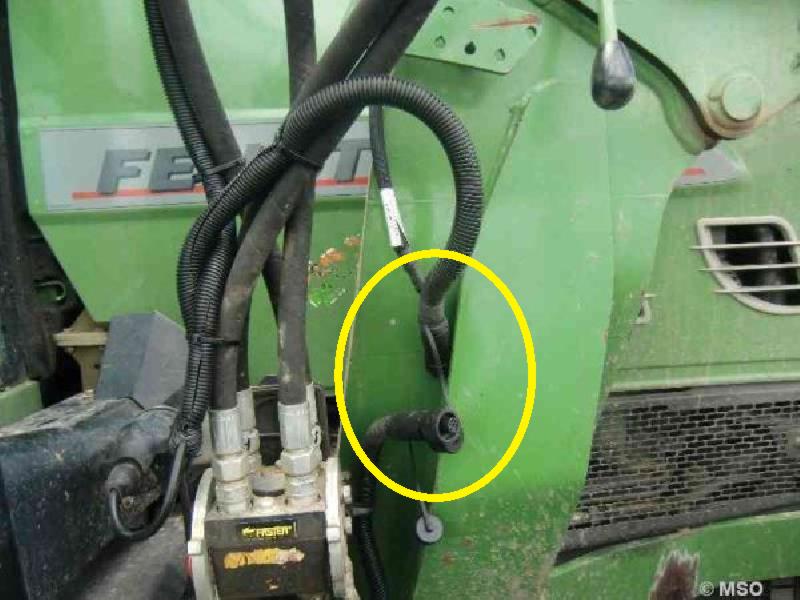

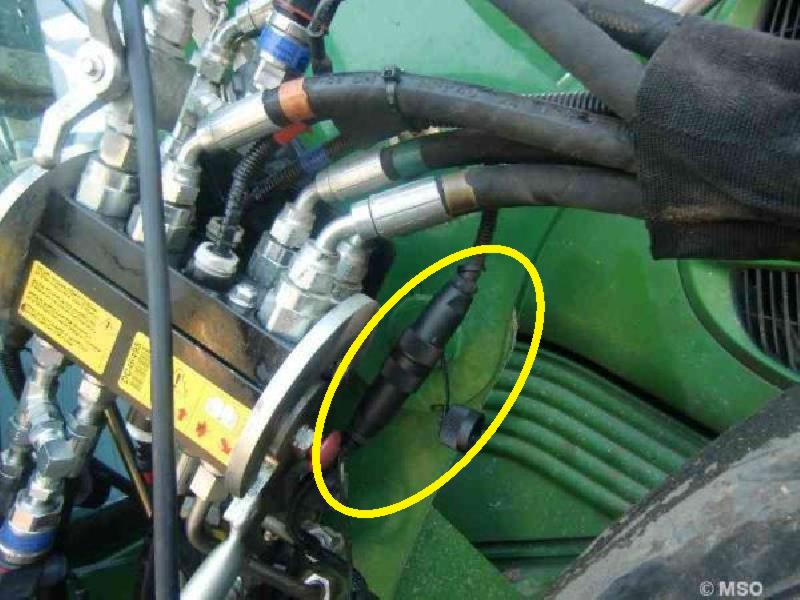

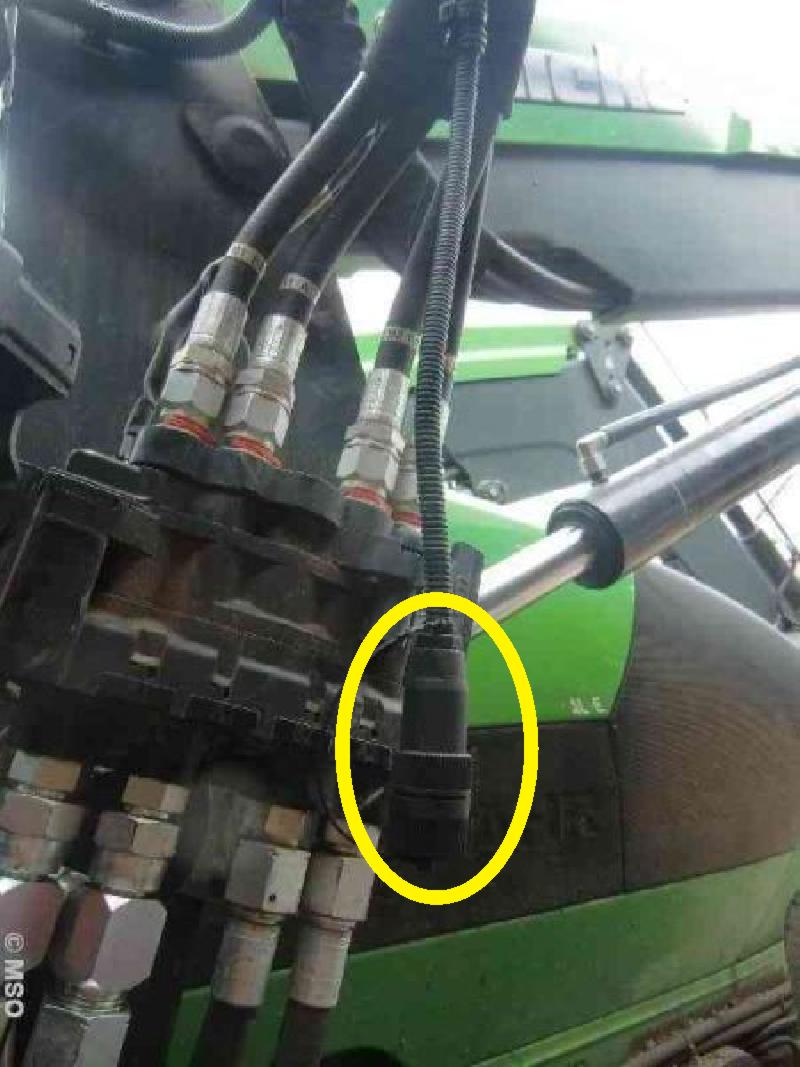

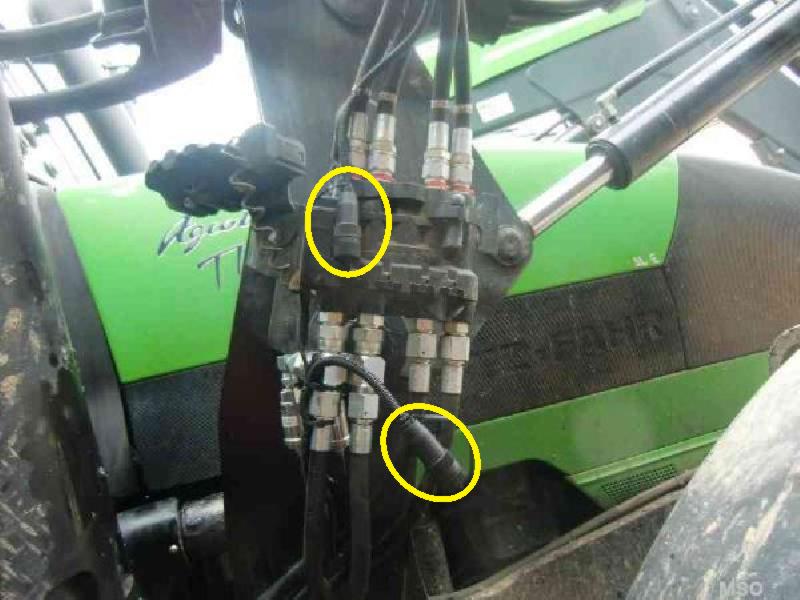

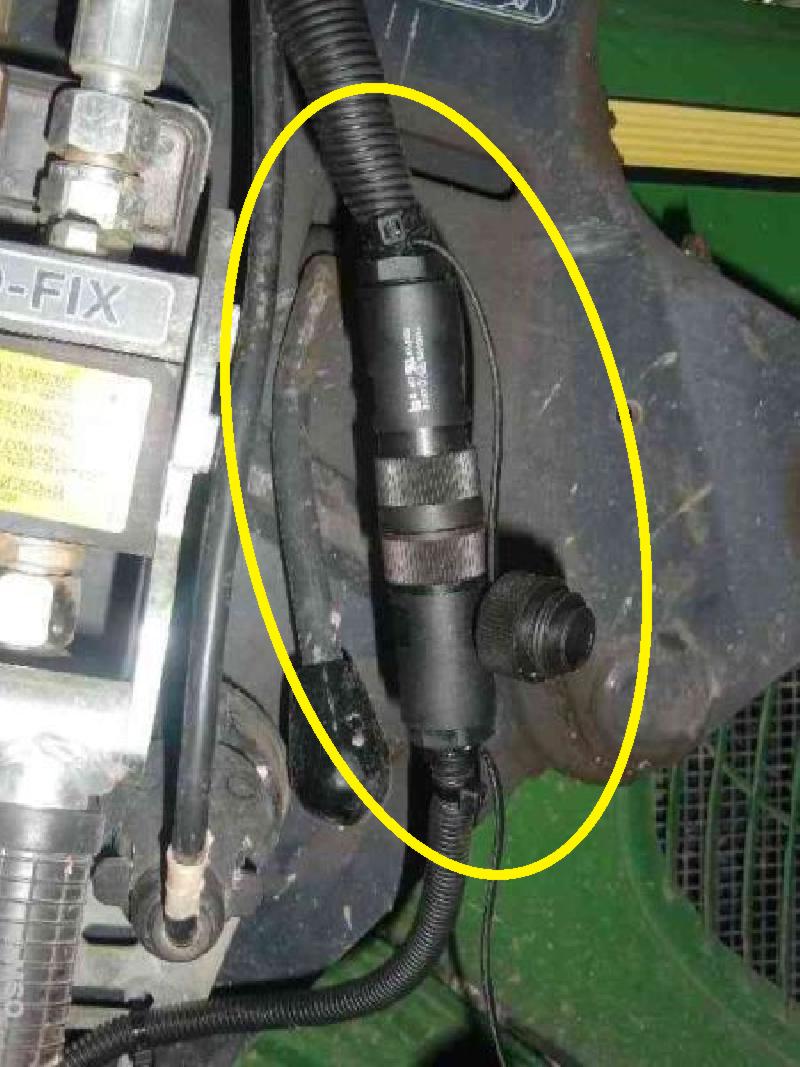

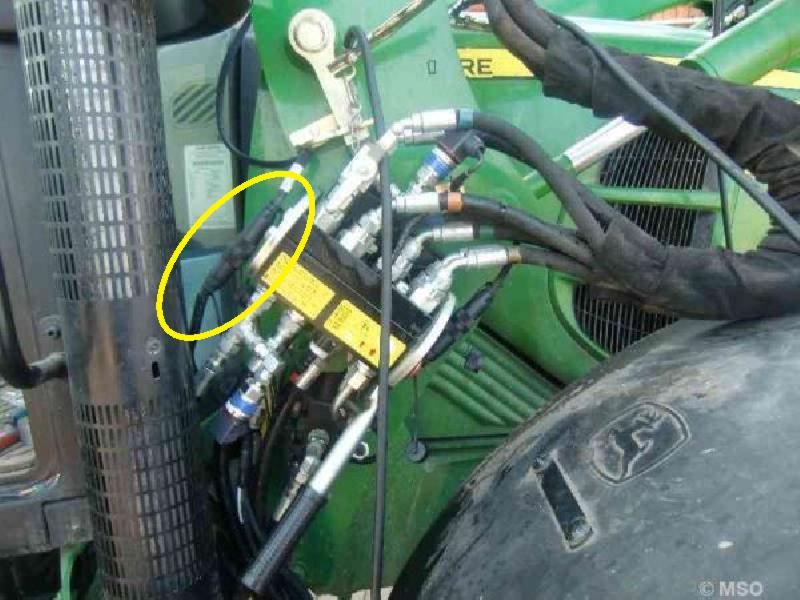

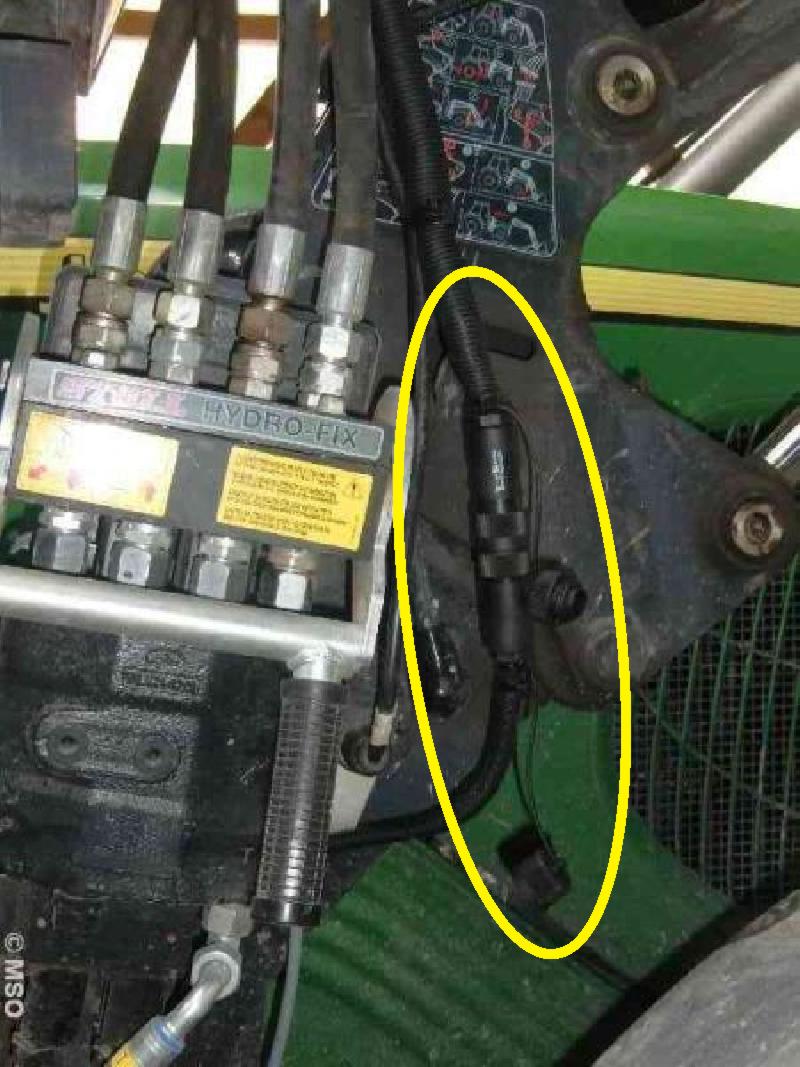

Zwischenstecker für einfaches Abkuppeln am Multikuppler

Zum einfachen Abkuppeln der Sensoren bei häufigem Abbauen des Frontladers.

Die Anbringung und Installationen ist auf folgenden Bildern dargestellt.

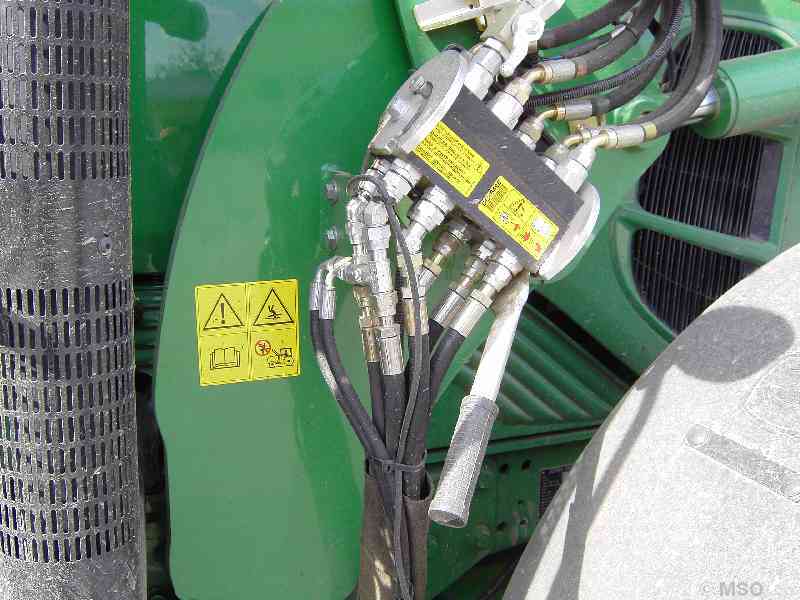

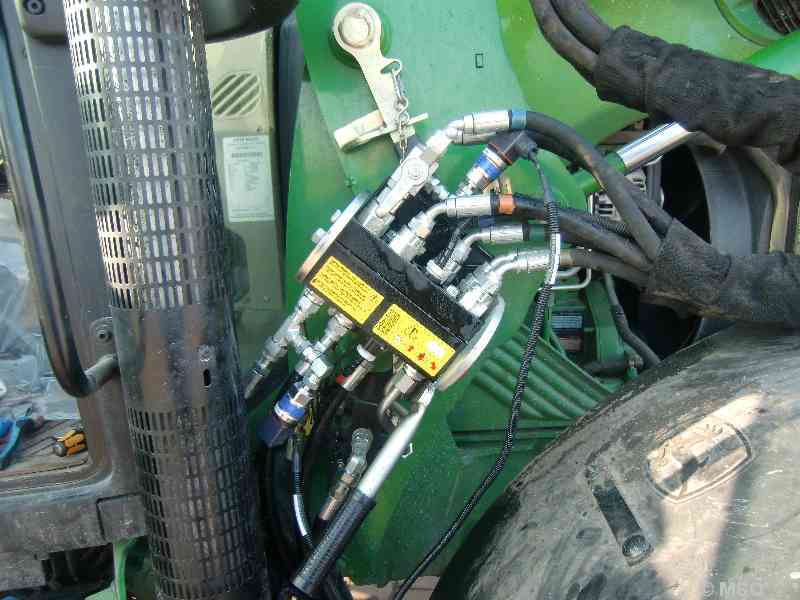

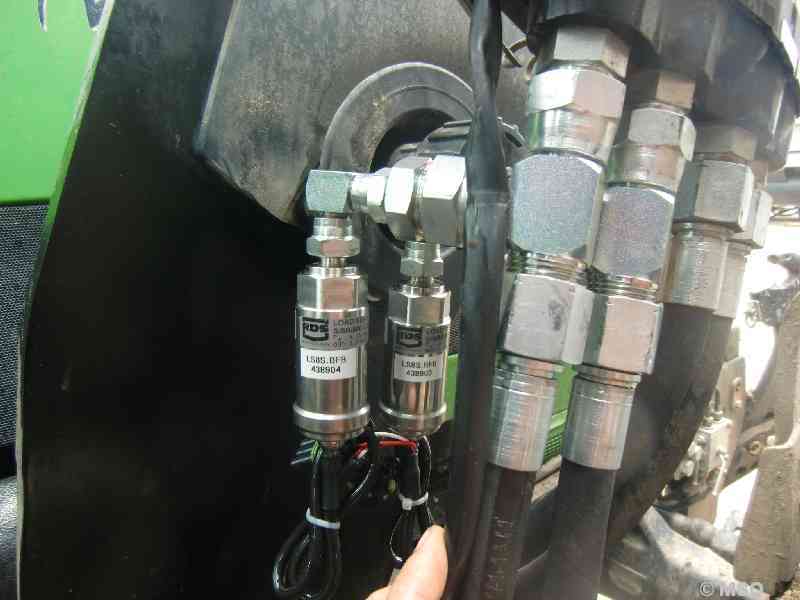

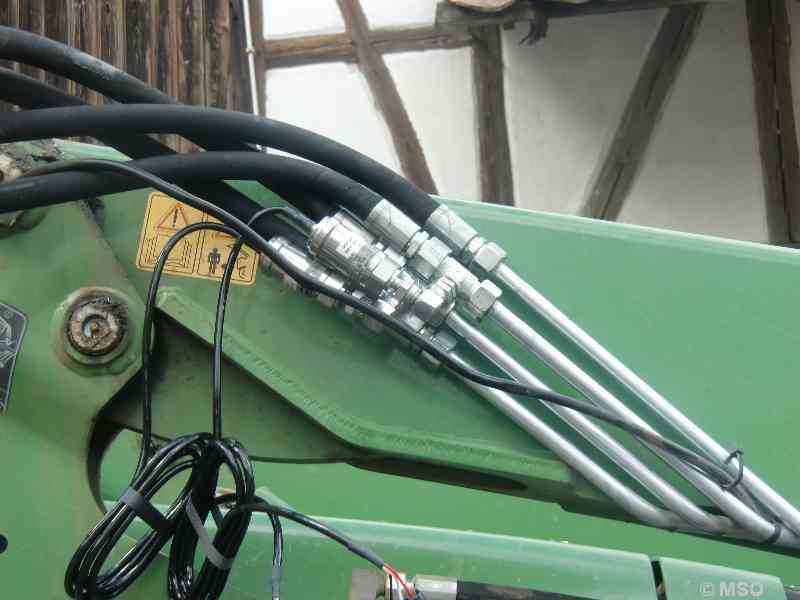

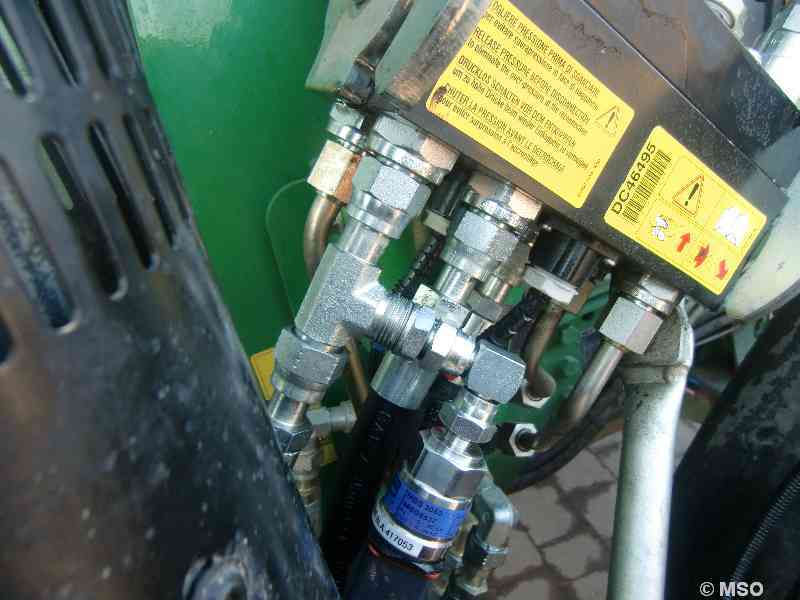

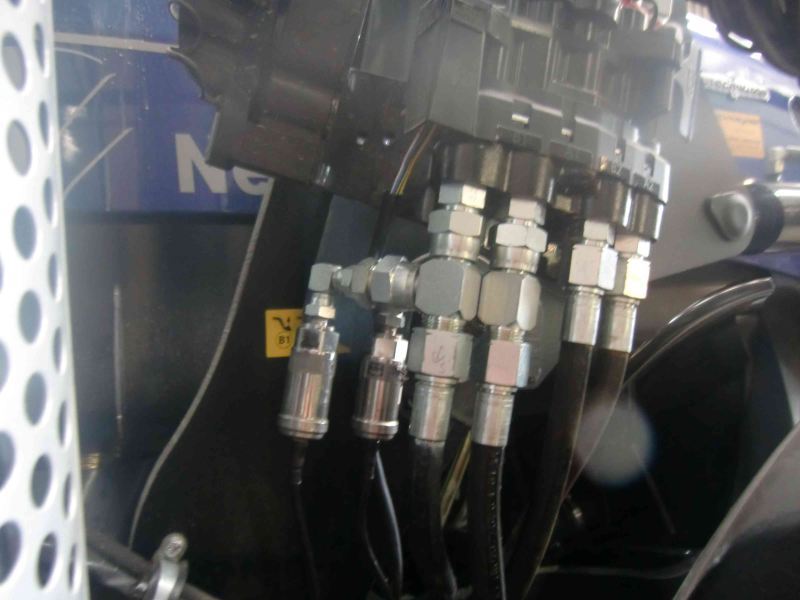

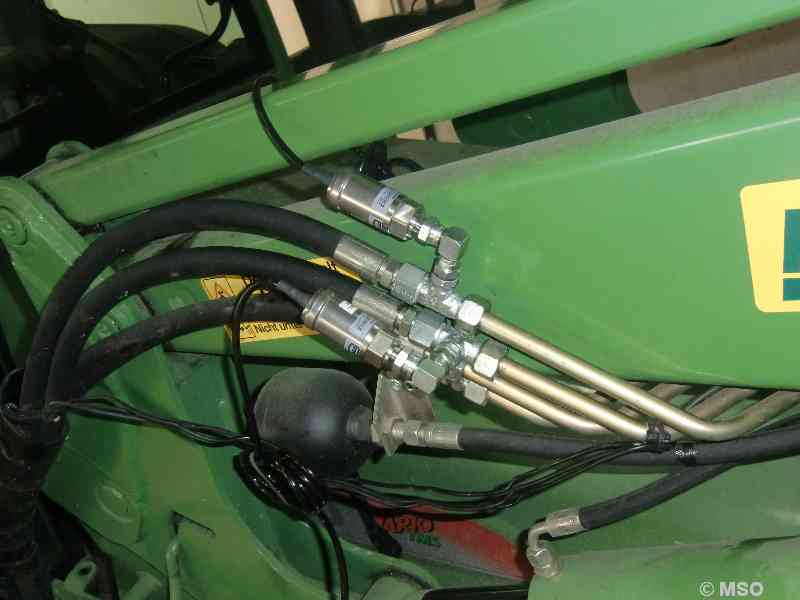

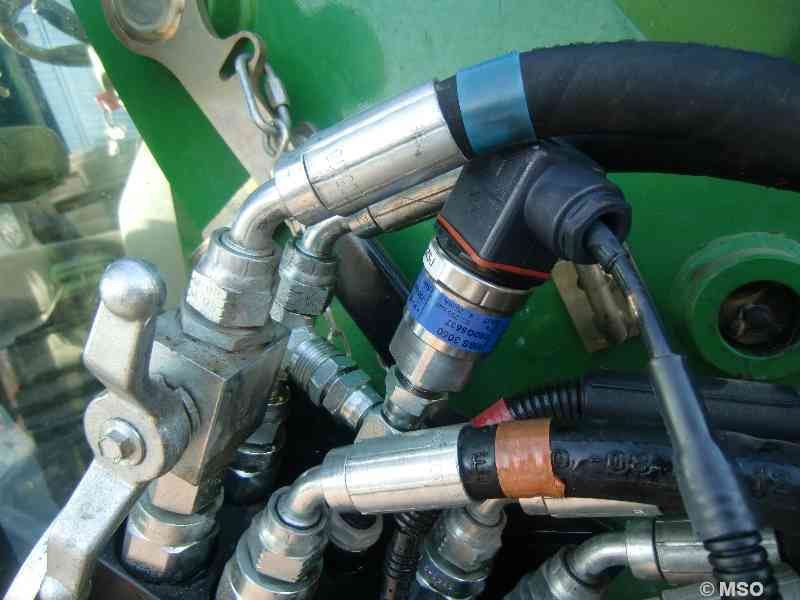

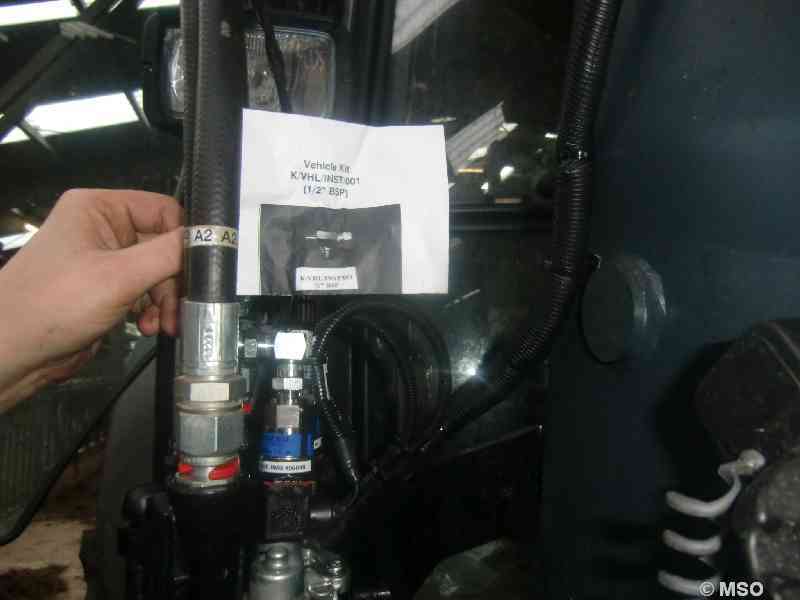

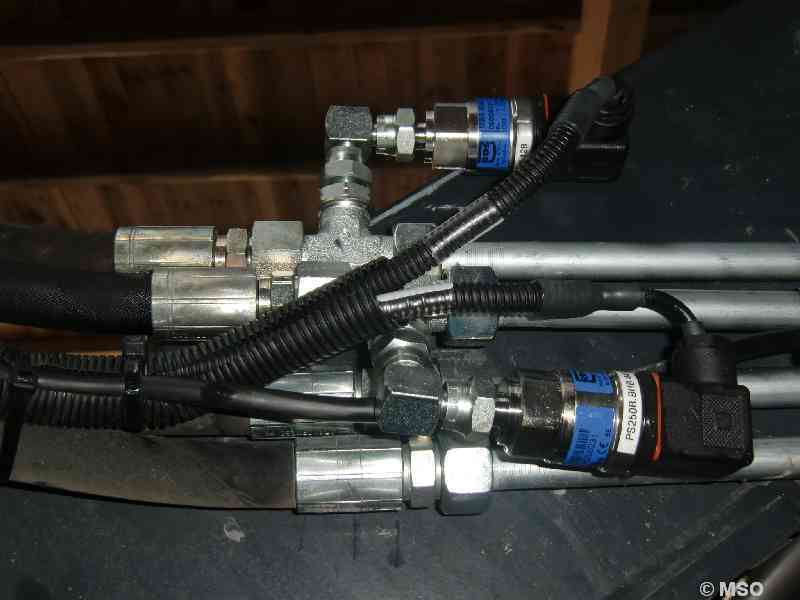

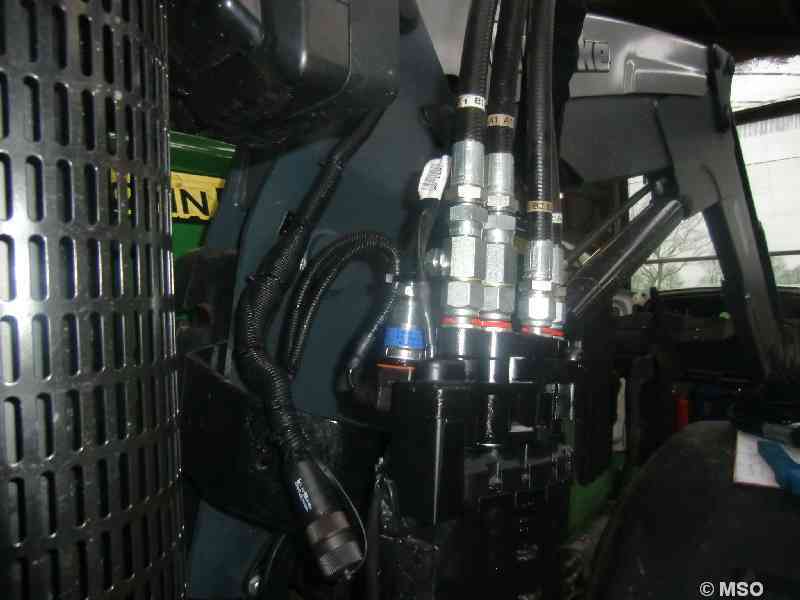

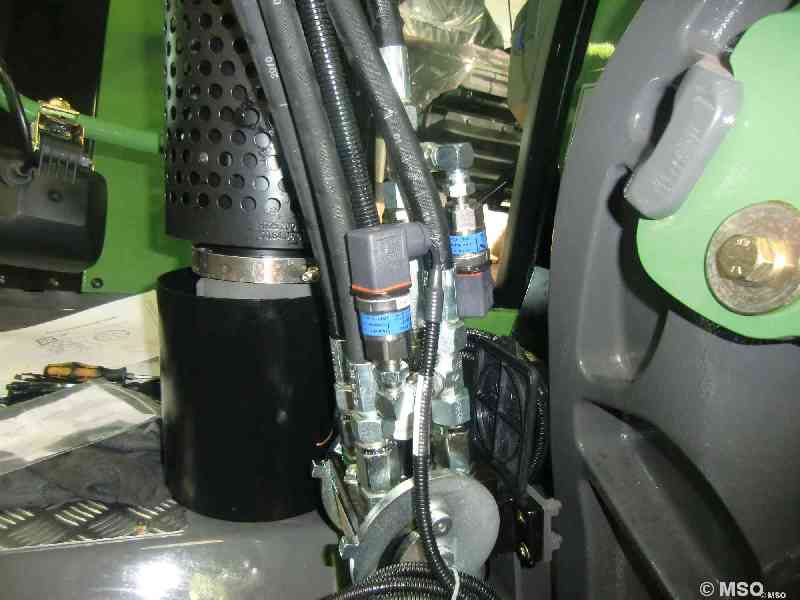

Druckmessung

Die differentielle Druckmessung auf Druck- und Gegendruckseite wird mittels robuster Sensoren durchgeführt.

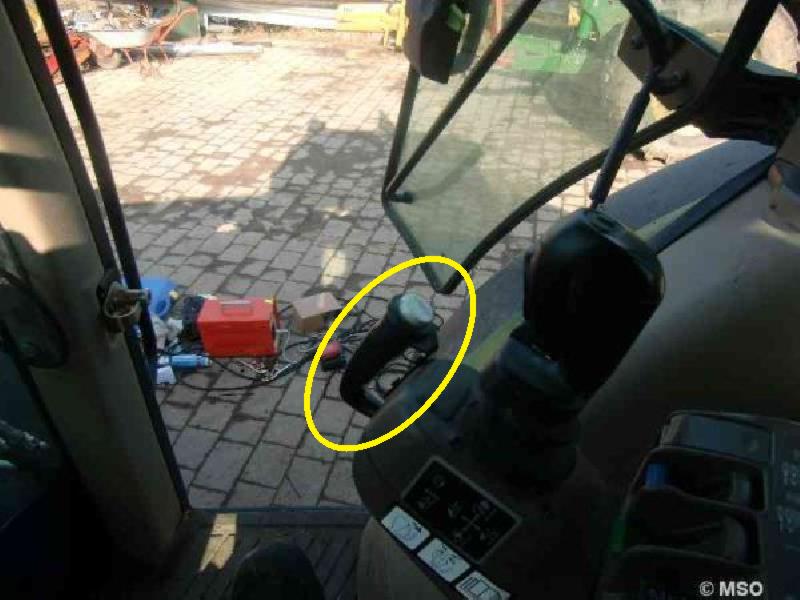

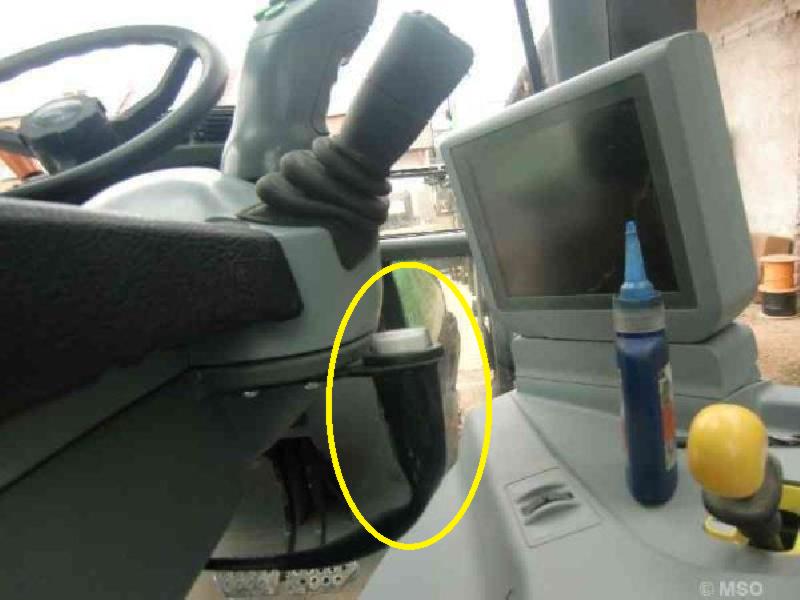

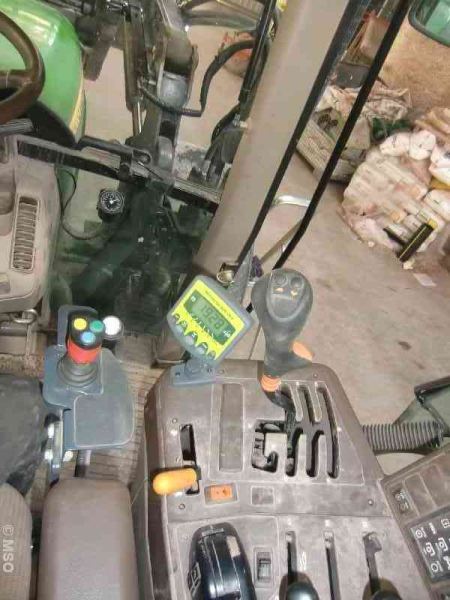

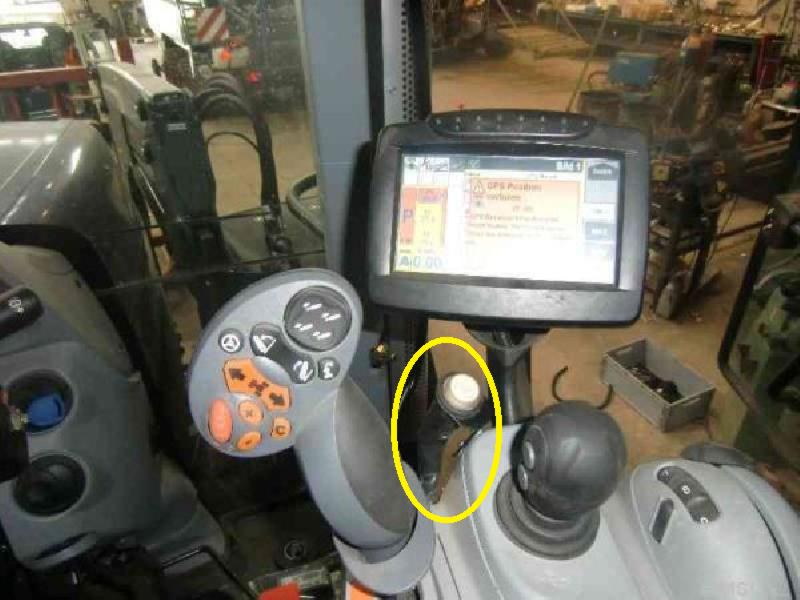

Aufaddieren und Nullsetzen

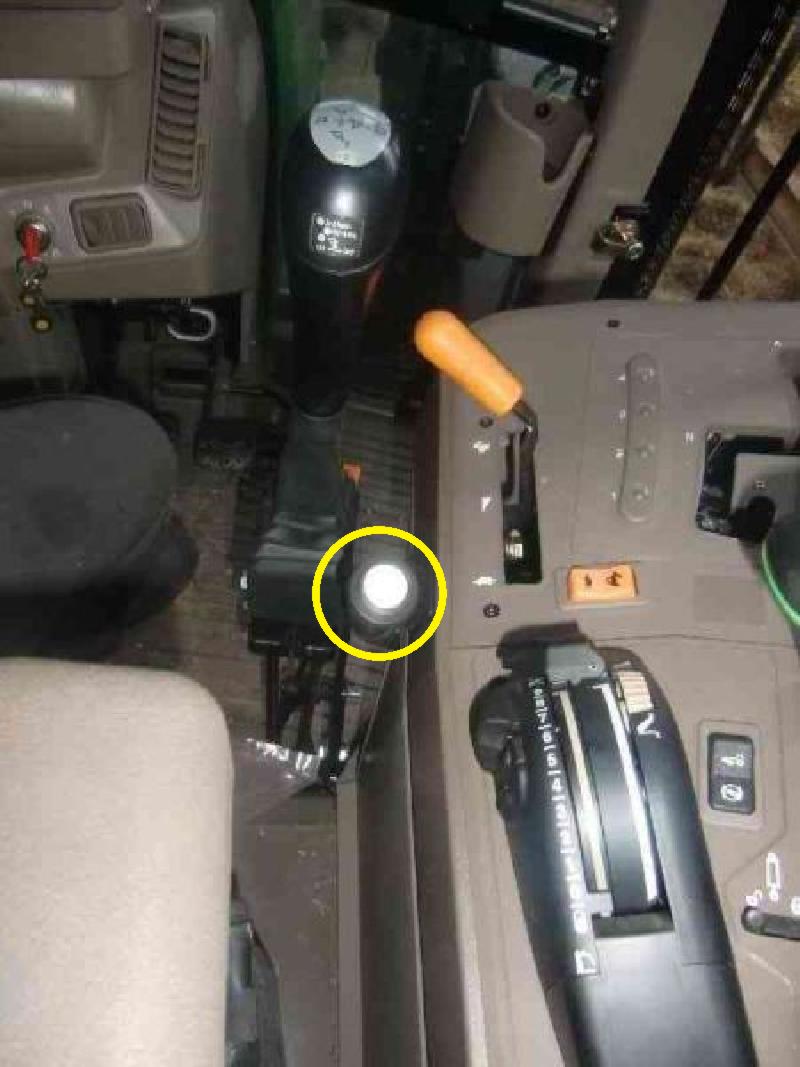

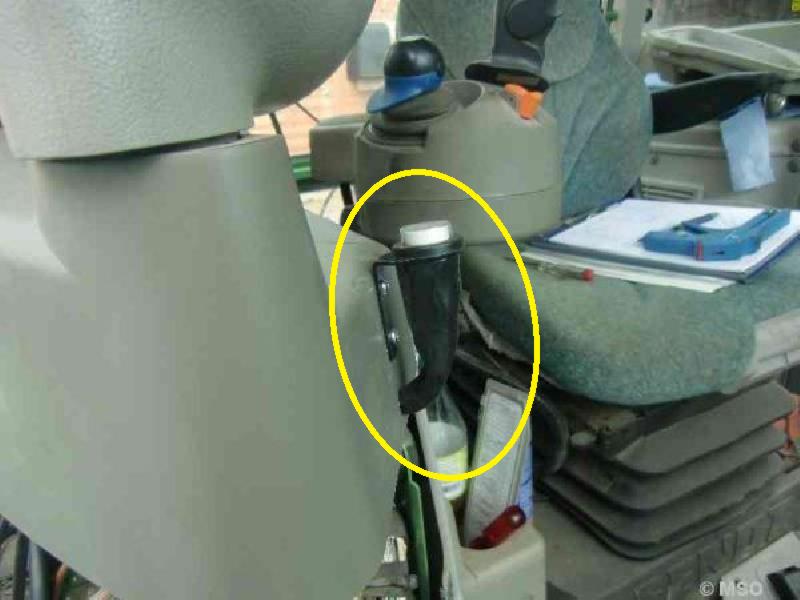

Die Bestätigungstaste (Remote Enter) zum Aufaddieren und Nullsetzen in der Kabine.
