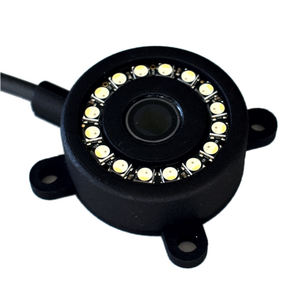

OptoSpeed - optischer true-ground-speed Geschwindigkeitssensor

Produktübersicht

OptoSpeed: berührungslose Messung niedriger Geschwindigkeit

Der OptoSpeed ist ein optischer Sensor zur Messung von niedrigen Geschwindigkeiten im Bereich von 0,01 bis 20 km/h. Er ist für den Indoor Einsatz in der Industrie geeignet, z.B. für Flur­förder­zeuge/Gabel­stapler und bei FTS (fahrer­losen) Transport­fahrzeugen­/­Maschinen­/AGVs/­AMRs/­EHB Elektro­hänge­bahnen­/EBB Elektro­boden­bahnen.

OptoSpeed liefert die Geschwindig­keit in XY Richtung d.h. in Montage­richtung nach vorne und rechtwinklig seitwärts.

Datenblatt zum OptoSpeed

Datenblatt zum OptoSpeed hier und weitere Informationen gerne nach Anfrage.

Bedienungsanleitung zum OptoSpeed

Vorteile

Vorteile des OptoSpeed



  • Die Lösung zur berührungslosen Geschwindigkeits­messung für niedrige Geschwindig­keiten im Bereich von 0,01 bis 20 km/h
  • Industrielle in-door Anwendungen
  • Exakte berührungs­lose Messung der wahren Geschwindig­keit über Grund (true-ground-speed)
  • Erfassung der Geschwindigkeit bzw. Bewegung in X- und Y-Richtung (longitudinal UND transversal)
  • Quadraturausgang (wie z.B. Drehencoder) mit 5.000 Pulsen/m und seriell RS232 mit 10 Hz Aktualisierungsrate
  • Unabhängig von Rad-/Antriebsschlupf und Rutschen, effektivem Rad­umfang und Einsinkung der Räder.
  • Hohe Dynamik und Datenrate zur Über­wachung, Steuerung und Regelung.
  • Einfache Montage parallel zu der zu erfassenden Oberfläche.
  • linearer Zusammenhang von Anbringungs­höhe (Abstand Sensor zu Oberfläche) und ausgegebener Geschwindig­keit.
  • Tatsächliche Geschwindig­keit über Grund für Überwachung von Traktions Schlupf bzw. Rutschen.
  • Tatsächliche Geschwindig­keit über Grund für Traktions­regelung.
  • Tatsächliche Geschwindig­keit über Grund für optimiertes Bremsen.

Technische Daten

Technische Daten

Spannungsversorgung +9 VDC bis +28 VDC
Stromversorgung < 200 mA
Temperatur

Lagerung: -40°C bis +85°C

Betrieb: -20°C bis +70°C
Optik Öffnungswinkel 12°
Ausgangssignal Quadraturencoder XY Signale 5000 pulses/m (1388.89 Hz km-1 h-1), auch differentiell und seriell RS232
Ausgangssignal Updaterate 10 Hz
Geschwindigkeitsbereich von 0,01 km/h bis 20 km/h bei 100 mm Abstand zur Ober­fläche

Sensorkonfiguration

 optisches motion tracking System mit LED Beleuchtung
Systemgenauigkeit 0,1 % F.R.
Abmessungen Durchmesser min. 60 mm, max. 73,5 mm mit Montageösen ohne Kabel.  22.5 mm hoch
Anschlüsse Kabel mit angespritztem DIN M12 Stecker, 12 Pin
Installation Anbringung parallel und mit freier Sicht zur Oberfläche im Erfassungsbereich, Abstand 50 bis 400 mm
Umgebungsschutz IP6KX, IPX7, IPX8 acc. to ISO 20653



Bildergalerie

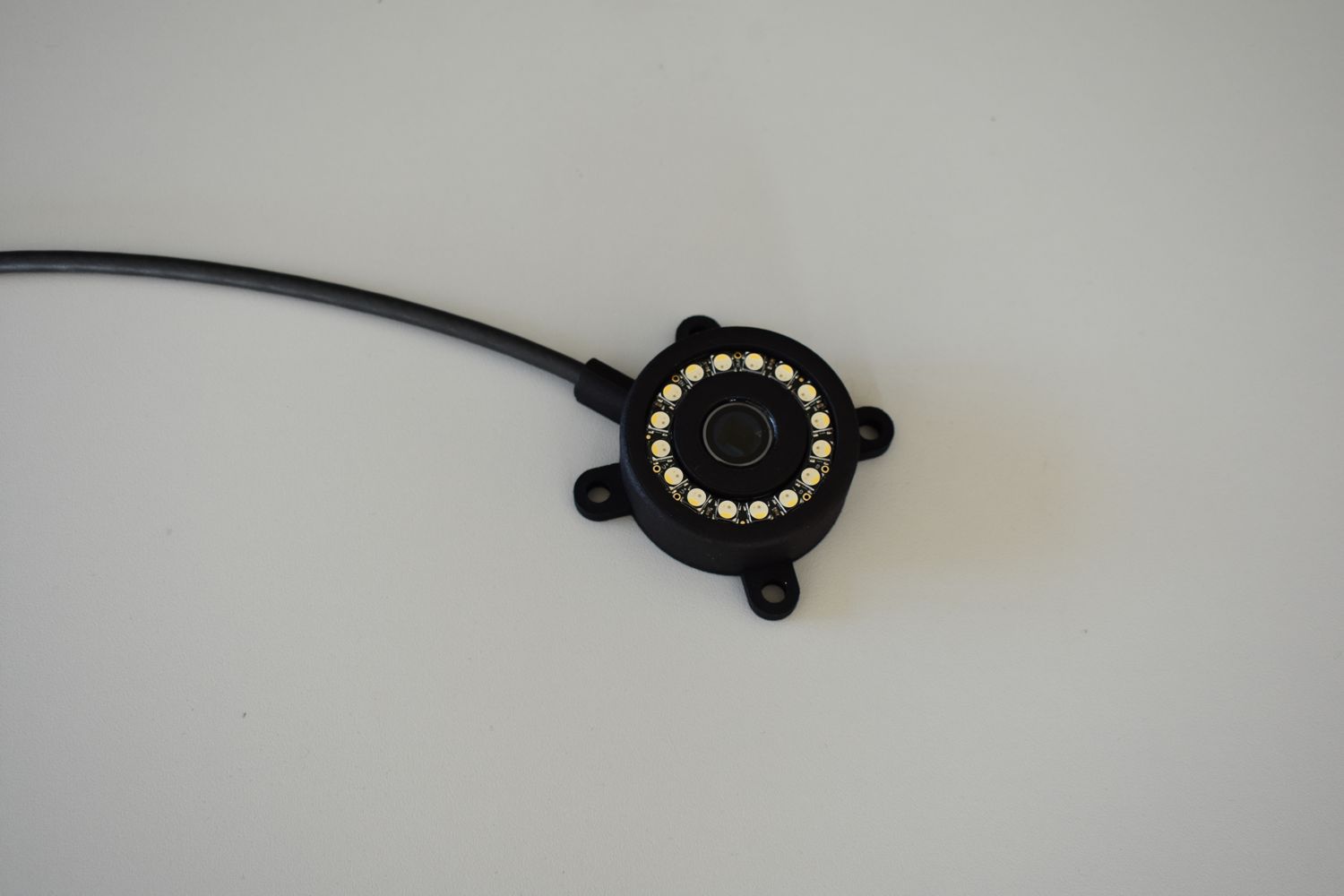

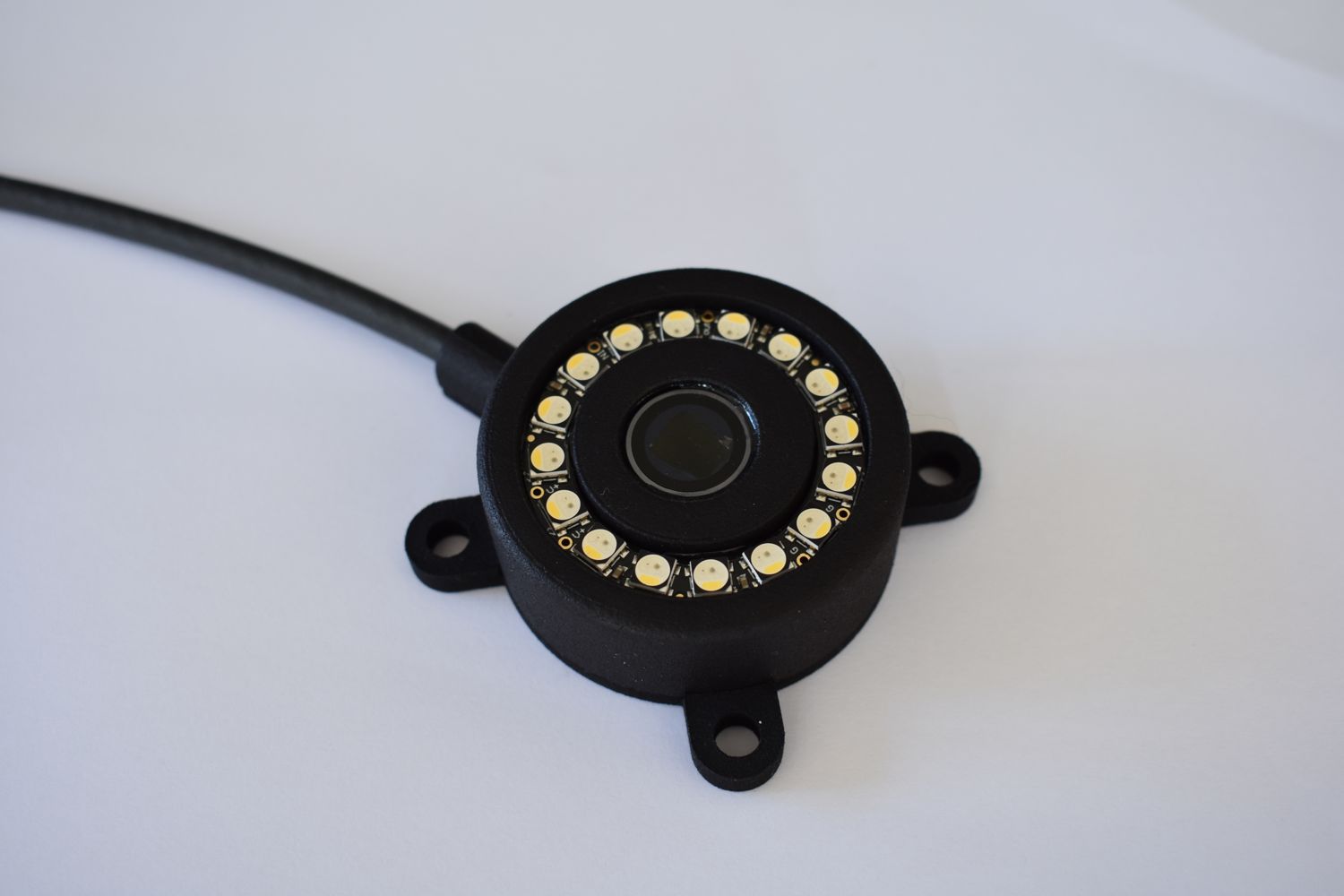

OptoSpeed - optischer true-ground-speed Sensor
