Hochgenaue Ortung

GNSS Empfänger mit weltweit hochgenauer Ortung (Precise Point Positioning) über Galileo E6B HAS (High Accuracy System).

Produktübersicht

Hochgenaue Ortung

GNSS Empfänger

Sie brauchen genaue Ortung - einfach, robust, ohne zusätzliche Kosten und Aufwand durch Subskriptionen .... ? Hier sind gute Neuigkeiten für Sie.

Die Galileo-Satelliten senden seit 24. Januar 2023 auf dem Signal E6-B die Informationen des bahnbrechenden High Accuracy Service HAS (initial service level 1) aus. Diese Informationen beziehen sich nicht nur auf alle Galileo sondern auch auf alle GPS Satelliten. Die Auswertung erfolgt nach den Ansätzen des PPP Precise Point Positioning.

Damit ist Galileo das erste GNSS, das PPP hochgenaue Ortung global und gebührenfrei unterstützt. Die PPP Daten werden von den Galileo Satelliten ausgesendet und nicht über geostationäre Satelliten oder Mobilfunk.

Die TS112 und TS112 SE sind GNSS Empfänger, die einen PPP Algorithmus zur Echtzeit Nutzung des Galileo HAS zur deutlichen Genauigkeitssteigerung der Ortung implementieren. Die GNSS Empfänger unterstützen alle Konstellationen und tracken gleichzeitig die Signale BDS B1I/B2I/B3I/B1C/B2a/B2b, GPS L1/L2/L5, GLONASS G1/G2/G3, Galileo
E1/E5a/E5b/E6, QZSS L1/L2/L5, NavIC L5 und SBAS.

Die Genauigkeit liegt im Dezimeter - Bereich. Das Genauigkeitsziel (95 %) beträgt 20 cm horizontal und 40 cm vertikal [Galileo high accuracy service, Definition Document HAS SDD Issue 1.0 Ja. 23].







Datenblätter zu GNSS TS112 SE und TS112 Empfängern

Datenblatt zum TS112 SE und Datenblatt zum TS112 hier und weitere Informationen gerne nach Anfrage.



Vorteile

Vorteile

  • Kostenlos, keine laufenden Gebühren.
  • Keine Mobilfunkanbindung erforderlich, Korrekturdaten über mehrere Galileo Satelliten.
  • Keine Funkverbindung zu einer RTK Station erforderlich, nicht limitiert durch Funkreichweite.
  • Keine Verbindung zu einzelnen geostationären Satelliten erforderlich.
  • Keine laufenden Subskriptionskosten, kostenfrei.
  • Kein Organisationsaufwand für Erneuerung bzw. Verlängerung einer Subskription.
  • Für viele Anwendungen ausreichende absolute Ortungsgenauigkeit.
  • Korekturdaten für die Systeme Galileo UND GPS.
  • Abdeckung nicht limitiert durch Reichweite.
  • Abdeckung nicht limitiert durch Abstand zur RTK Basisstation, Länge der baseline.
  • Hohe Dynamik und Datenrate.
  • NMEA 0183 Standard Format der Ortungsdaten für Anbindung an Bordcomputer, Datenaufzeichnung für GIS.

Technische Daten

Technische Daten



Systemkomponenten integrierte Multiband Antenne mit GNSS Empfänger
Stromversorgung +9 VDC bis 36 VDC
Temperaturbereich -40°C bis +70°C
Schnittstelle 2 x seriell RS232 NMEA0183, optional CAN-Bus NMEA2000
Dynamik Ortung mit bis zu 50 Hz Update Rate
Genauigkeit mit Galileo HAS im Dezimeter Bereich
Abmessungen 210 mm Länge x 155 mm Breite x 80 mm Höhe
Anbringung mit M4 Schrauben und / oder integrierte Magnete

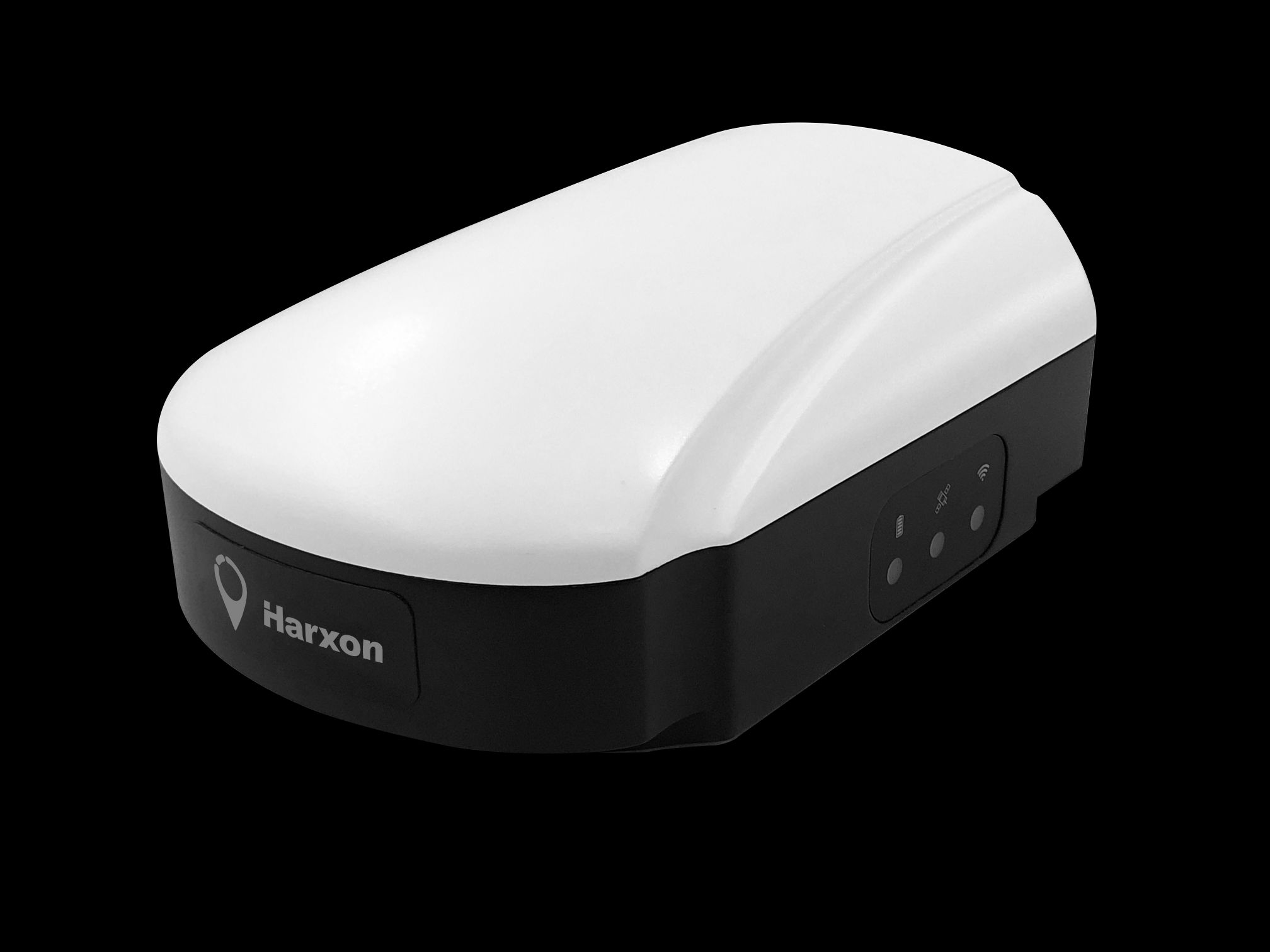

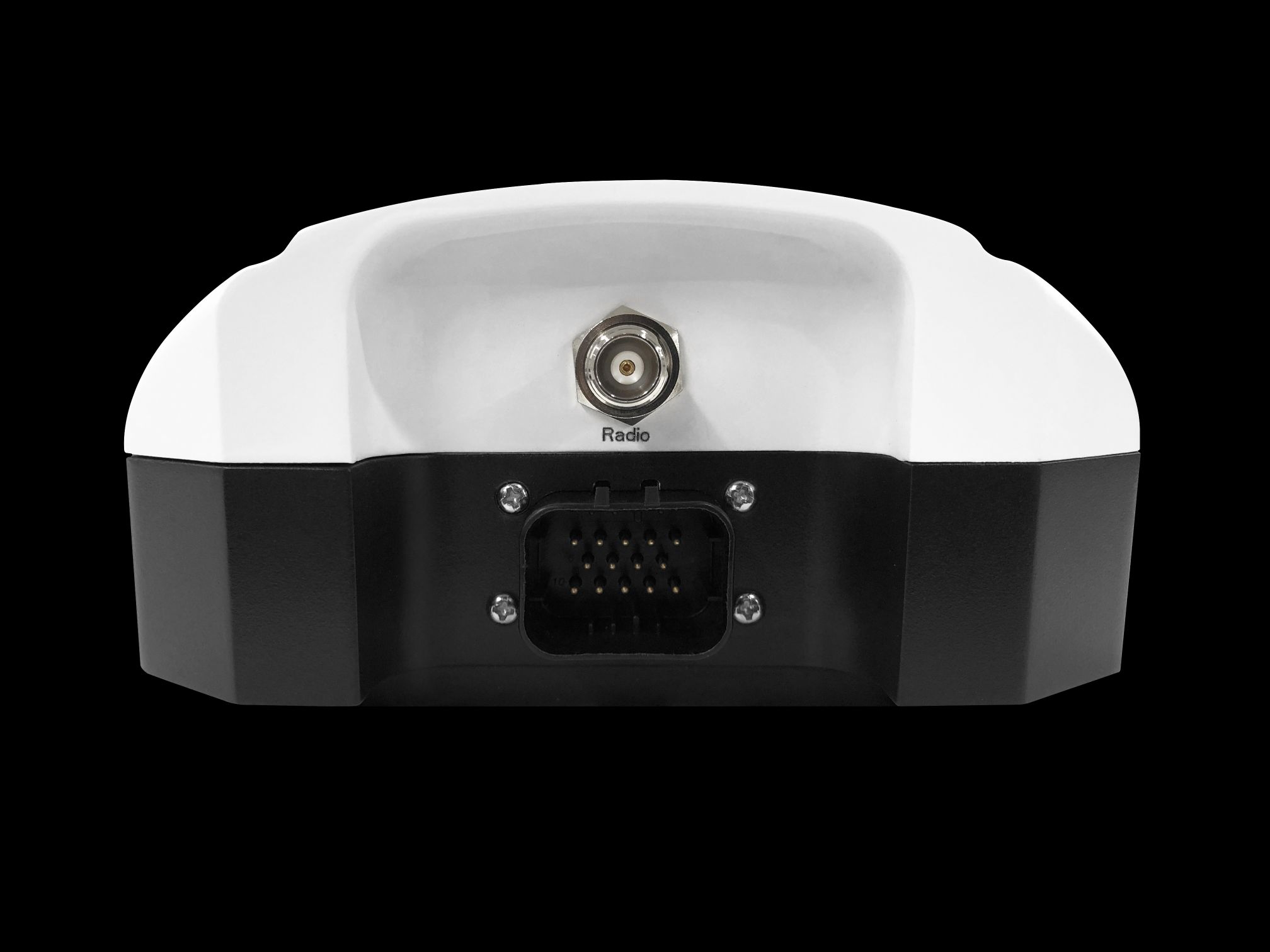

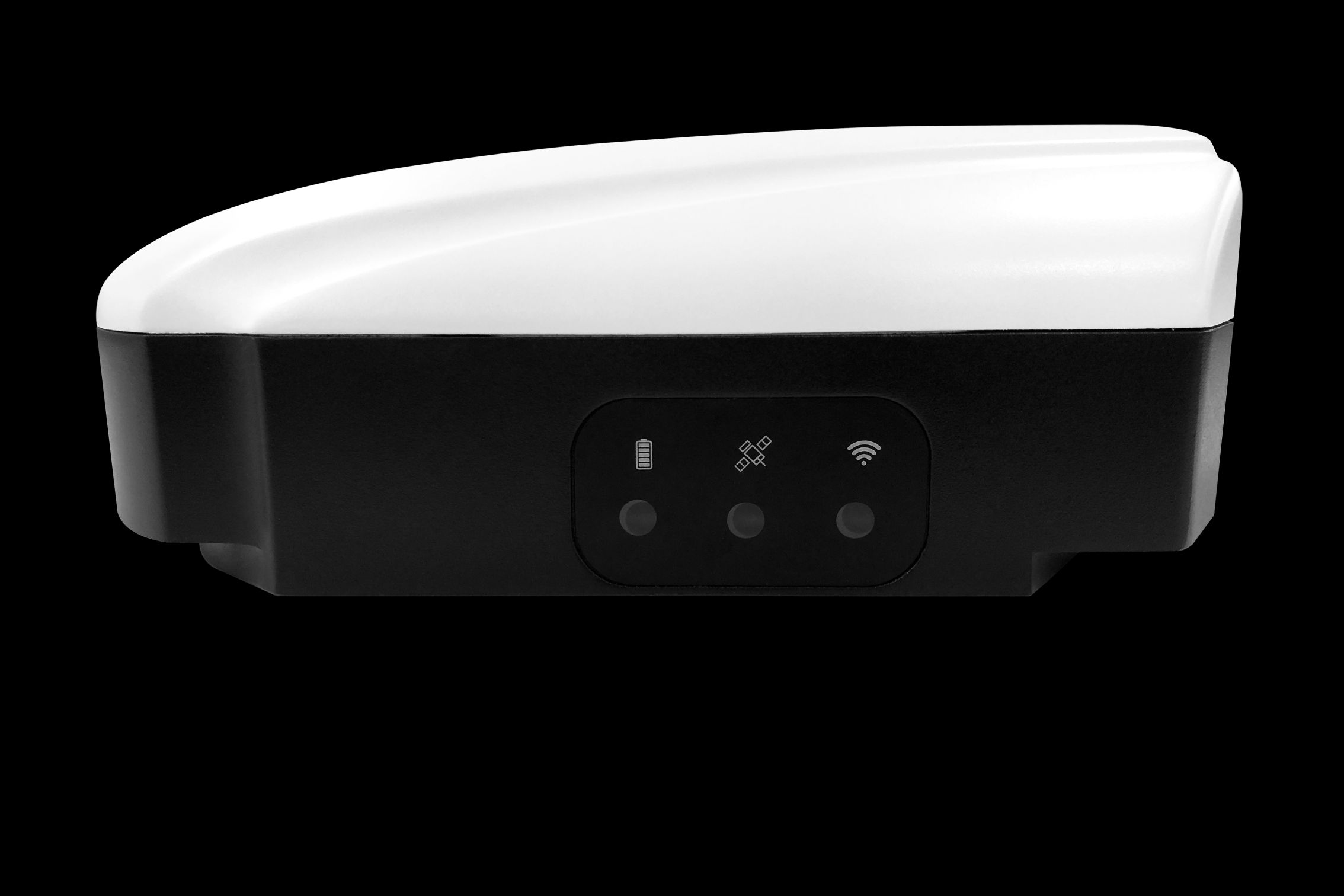

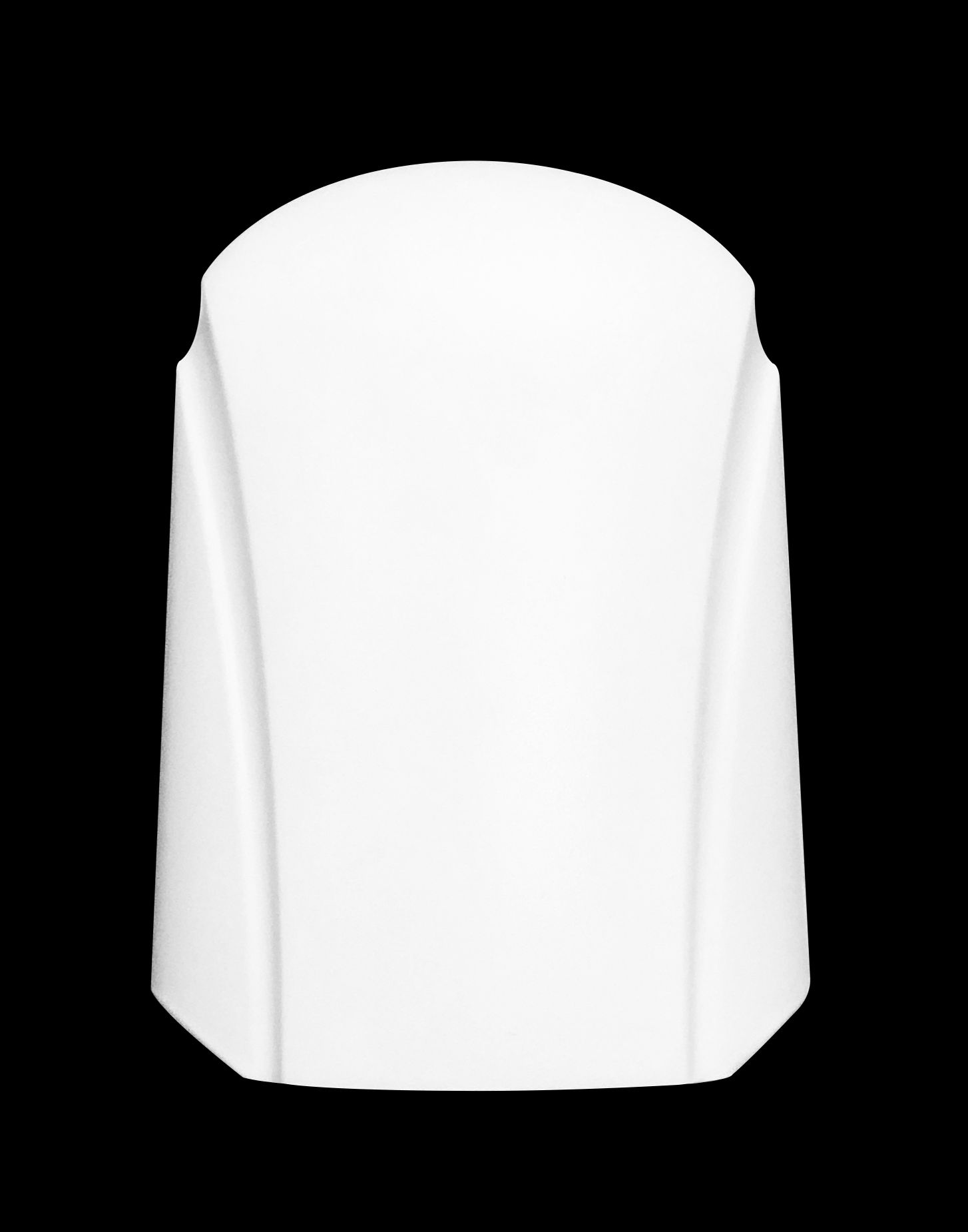

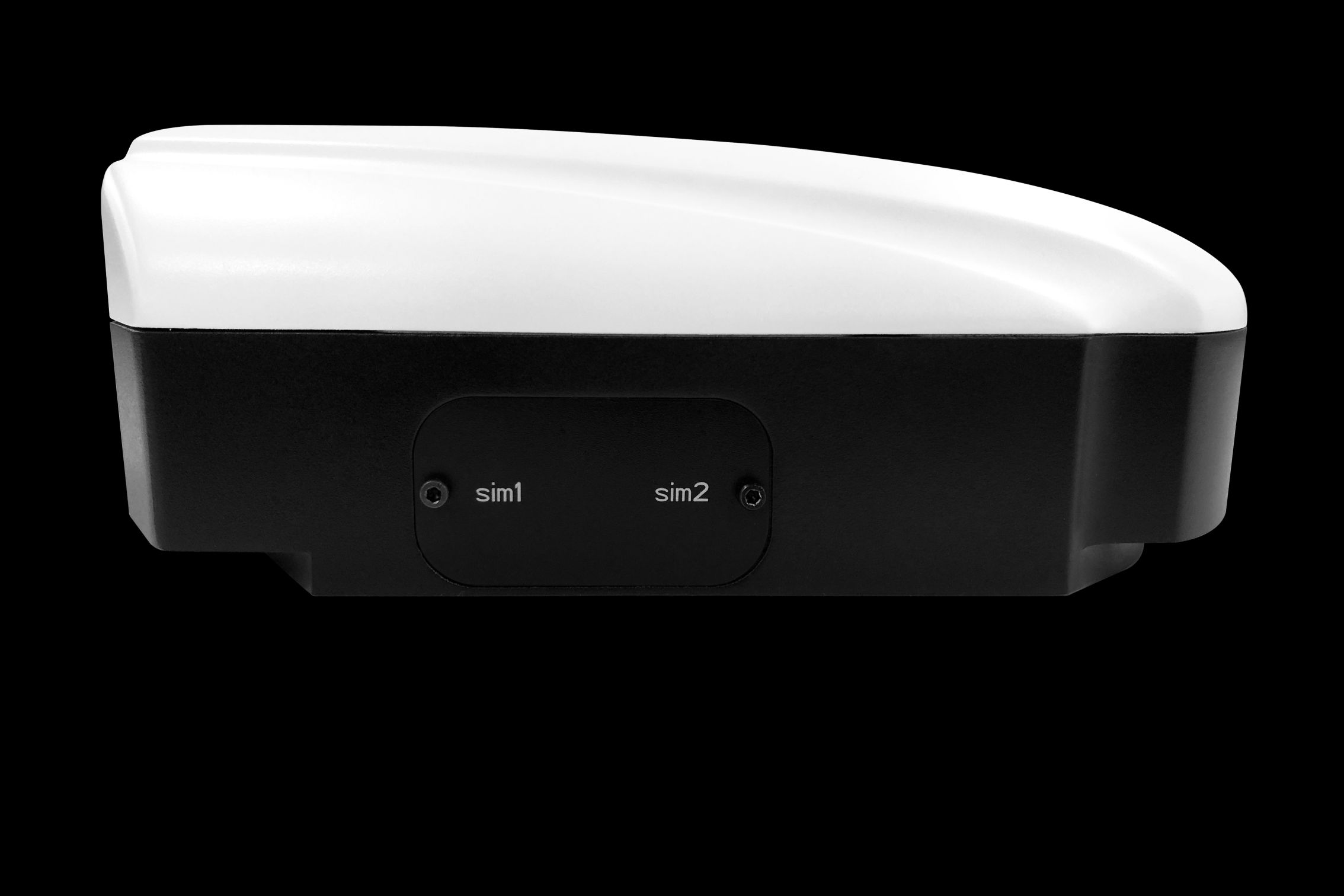

GNSS TS112 Galerie
