Durchsatz und Geschwindig­keit eines Gutstroms

Gutstromsensor SeeDector

Der SeeDector bietet ein neues Verfahren zur Erfassung von Gut­strömen aus Partikeln (z.B. Saatgut, Dünger, Granulat) oder Flüssig­keiten (z.B. Gülle, Flüssig­dünger) in Bewegung in Leitungen.

Für viele Anwendungen wird der Gutstrom im Prozess online und in Echtzeit messbar:

  • pneumatische Sä­maschinen z.B. zur Blockade­erkennung

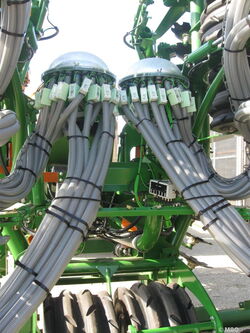

  • Dünger­applikatoren z.B. zur Unterfußdüngung
  • Kunststoffgranulat in der Zuführung von Spritz­guss­maschinen

Der SeeDector ist ein Gutstrom­sensor auf der Basis hoch­frequenter elektro­magnetischer Wellen (Mikro­wellen, Doppler Radar). Der Sensor wird direkt an einer Leitung aus Kunst­stoff (Rohr, Schlauch) montiert . Der Gutstrom bleibt unverändert und ungestört. Es erfolgen keine Einbauten in die Leitung.







Die Daten werden über CAN-Bus zu übergeordneten Einheiten übertragen.

Das SeeDector Verfahren ist zum deutschen und europäischen Patent angemeldet. Das USA Patent (US 8,915,144 B2) wurde erteilt.

Auf der Messe Agritechnica 2011 wurde der SeeDector mit der Neuheiten Silber­medaille ausgezeichnet.



Datenblatt zum SeeDector

Datenblatt zum SeeDector hier und weitere Informationen gerne nach Anfrage.



Vorteile

Anwendungsnutzen und Vorteile

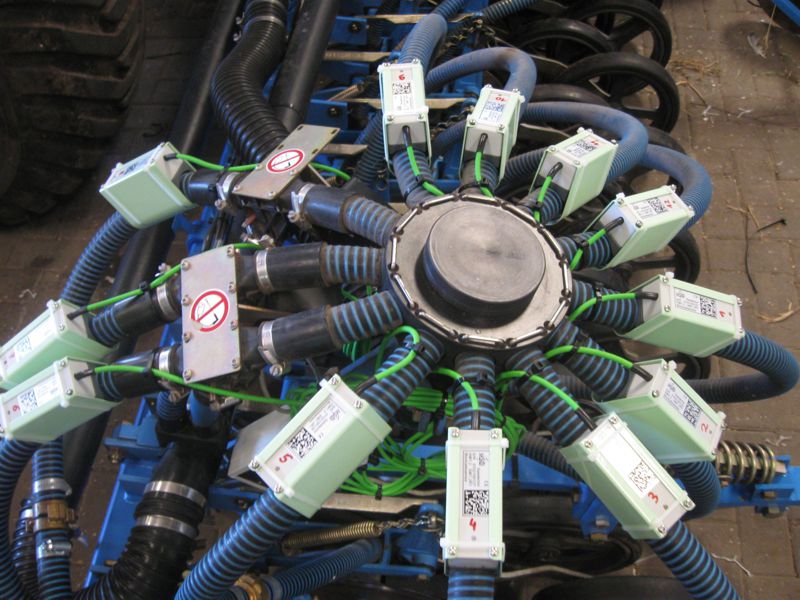

MSO SeeDector Sensoren an Verteilköpfen
  • Blockadeerkennung eines freifallenden oder luftgeführten Gutstroms aus Partikeln/Körnern oder Flüssigkeit.
  • Deckt den Bereich vom kleinsten (z.B. Raps, Gras) bis zum größten (z.B. Bohnen, Erbsen) Saatgut ab.
  • Optimierung von Überwachung, Steuerung und Regelung.

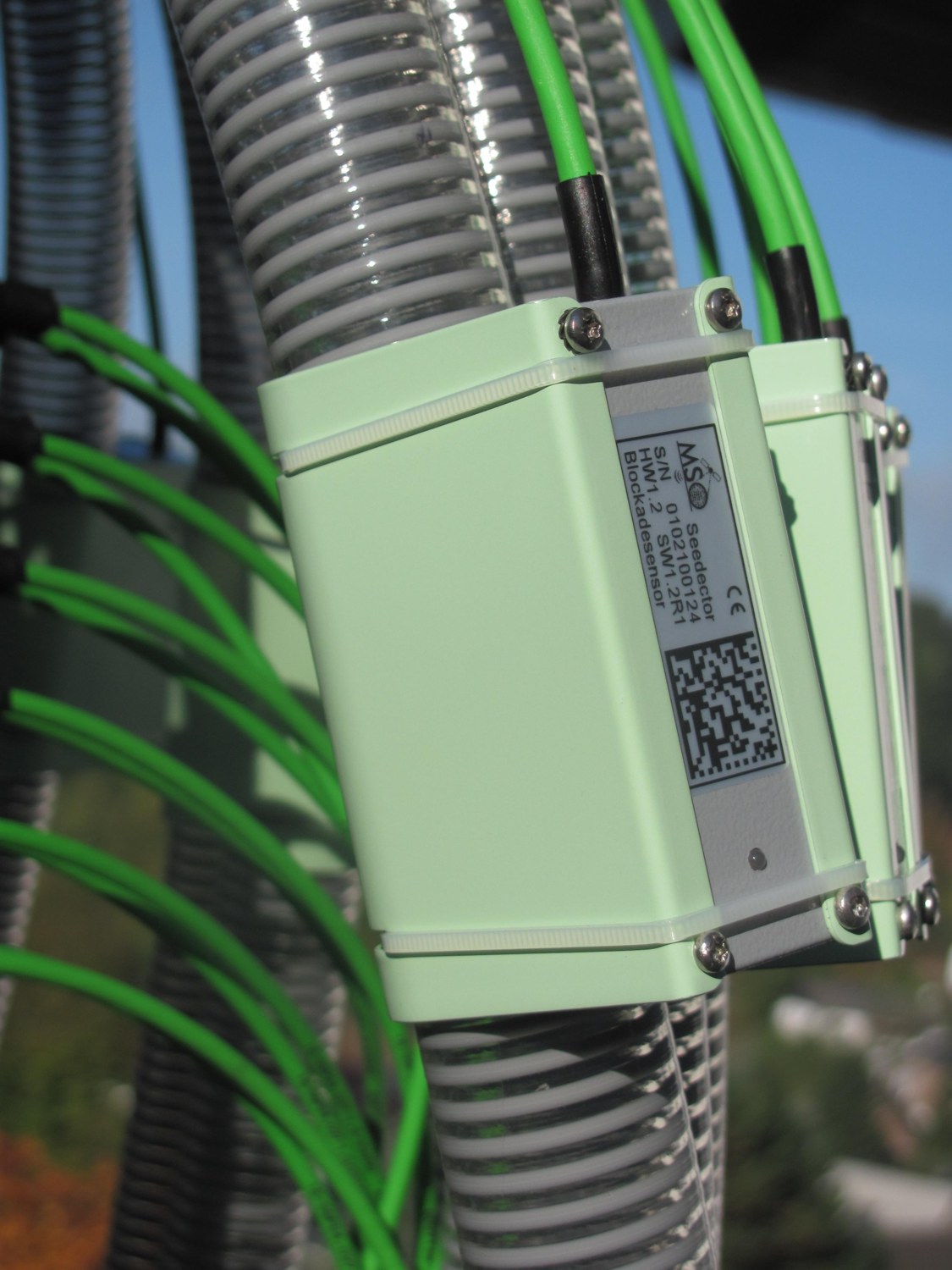

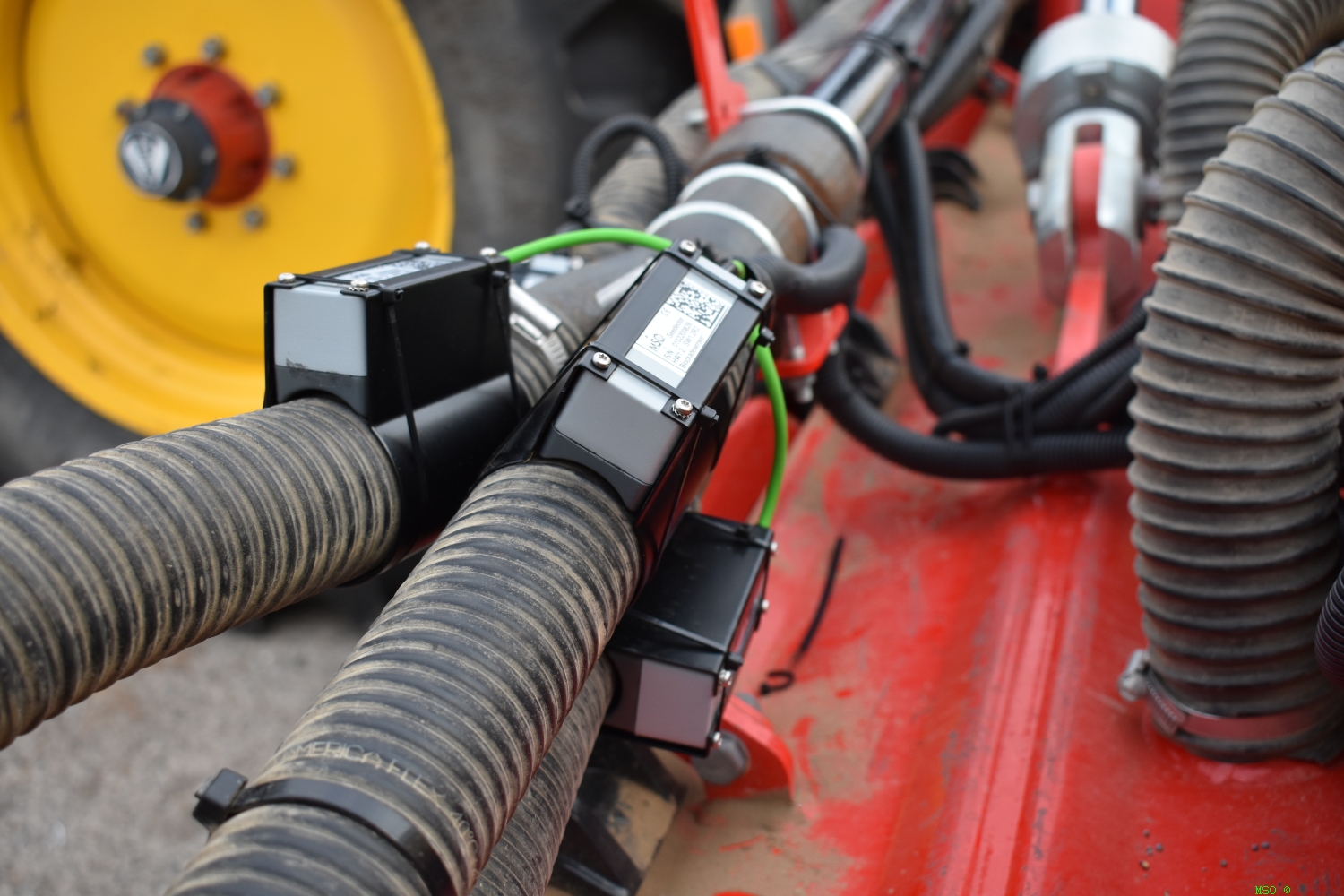

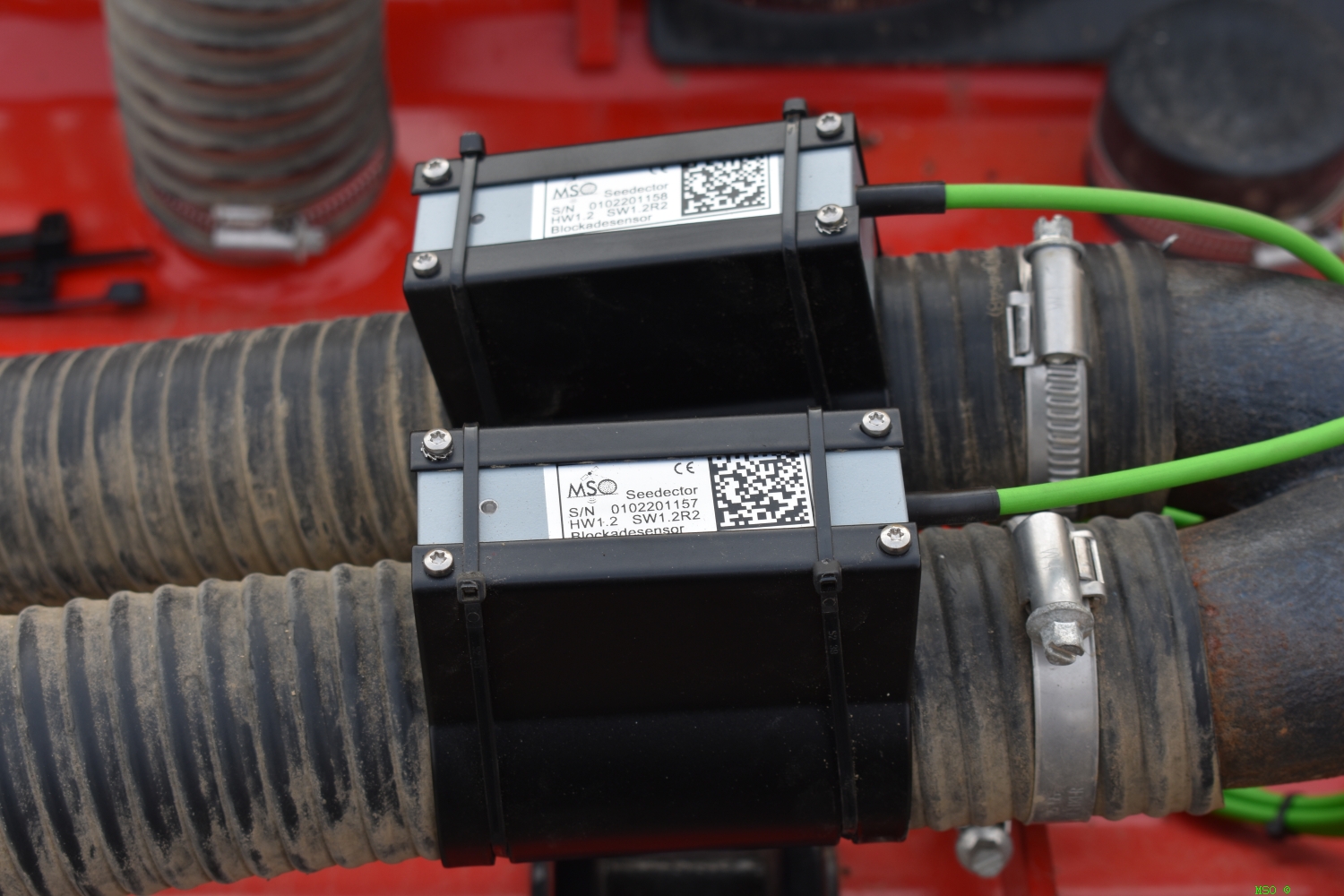

  • Einfache Montage z.B. mit einer Blechklammer um Rohr bzw. Schlauch.
  • Kein Auftrennen von Rohr oder Schlauch.
  • Keine Einbauten in Rohr oder Schlauch, welche den Gutfluss behindern.
  • Keine Veränderung der Maschinenkonstruktion.
  • Aufgrund des Funktionsprinzips (Doppler Radar) unempfindlich gegenüber Verschmutzung/Anbackungen im Rohr oder Schlauch - im Gegensatz zu allen Funktions­prinzipien des Wettbewerbs.
  • Smart Sensor mit integrierter Verarbeitung (Mikrocontroller).
  • CAN Schnittstelle mit Ausgabe der Gutstrom­menge und der Gutstrom­geschwindigkeit.
  • ermöglicht die Detektion einer Teil­blockade an jedem Särohr, bereits bei verringertem Durchsatz, noch bevor dieses vollständig verstopft ist.
  • ermöglicht die Detektion und Überwachung der Abschaltung des Saatgut­flusses in einzelnen Leitungen bei der Anlage von Fahrgassen.
  • Keine Veränderungen, keine Einbauten im Förderweg, da außen an der vorhandenen Leitung anliegend.
  • Zur Montage an unterschiedlichen Schlauch-/Rohrdurch­messern stehen entsprechend dimensionierte Blech­klammern zur Verfügung.

Technische Daten

Technische Daten

Sensorkomponenten: Mikrowellensensor, Mikrocontroller, CAN Transceiver
Stromversorgung: 5 V DC/70 mA max
Temperaturbereich: -20°C bis +70°C Betrieb
Ausgangssignal: CAN 2.0 B
Dynamik: 2 Hz Updaterate
Abmessungen des Sensors: 90 mm x 47 mm x 40 mm (LxBxH), ohne Kabel, ohne Klammer
Anbringung: Befestigung mit Blechklammer
Gewährleistung: 2 Jahre
