Der Weighlog Alpha 10 ist ein kompaktes, mobiles Wiege­system mit Bedienung über Touch­screen. Das exakte Ziel­gewicht kann direkt beim Laden mit bis zu 5 Mischungen aus 30 Produkten erreicht werden. Eine unabhängige Einstellung des Wiege­modus und der Gewichts­kalibrierung ist für 10 Anbau­werkzeuge möglich.

Der Wiege­vorgang ist je nach Bedarf der Maschine statisch oder dynamisch durchführbar.

Eine Speicherung der Daten ist auf SD-Card oder USB-Stick möglich, ebenso wie der Ausdruck von Belegen.

Das System ist voll konfigurierbar - mass­geschneidert für Ihre Anwen­dung.

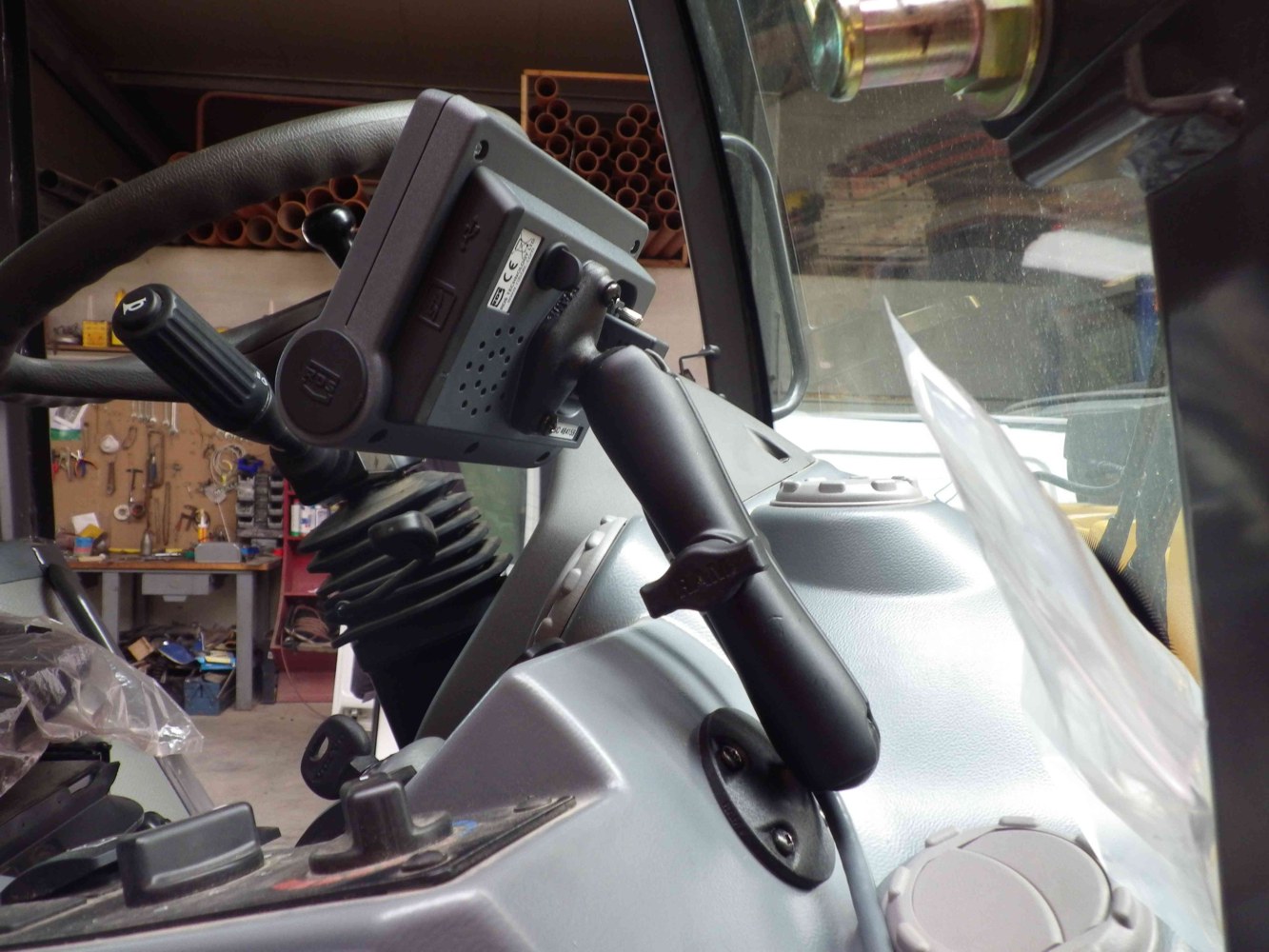

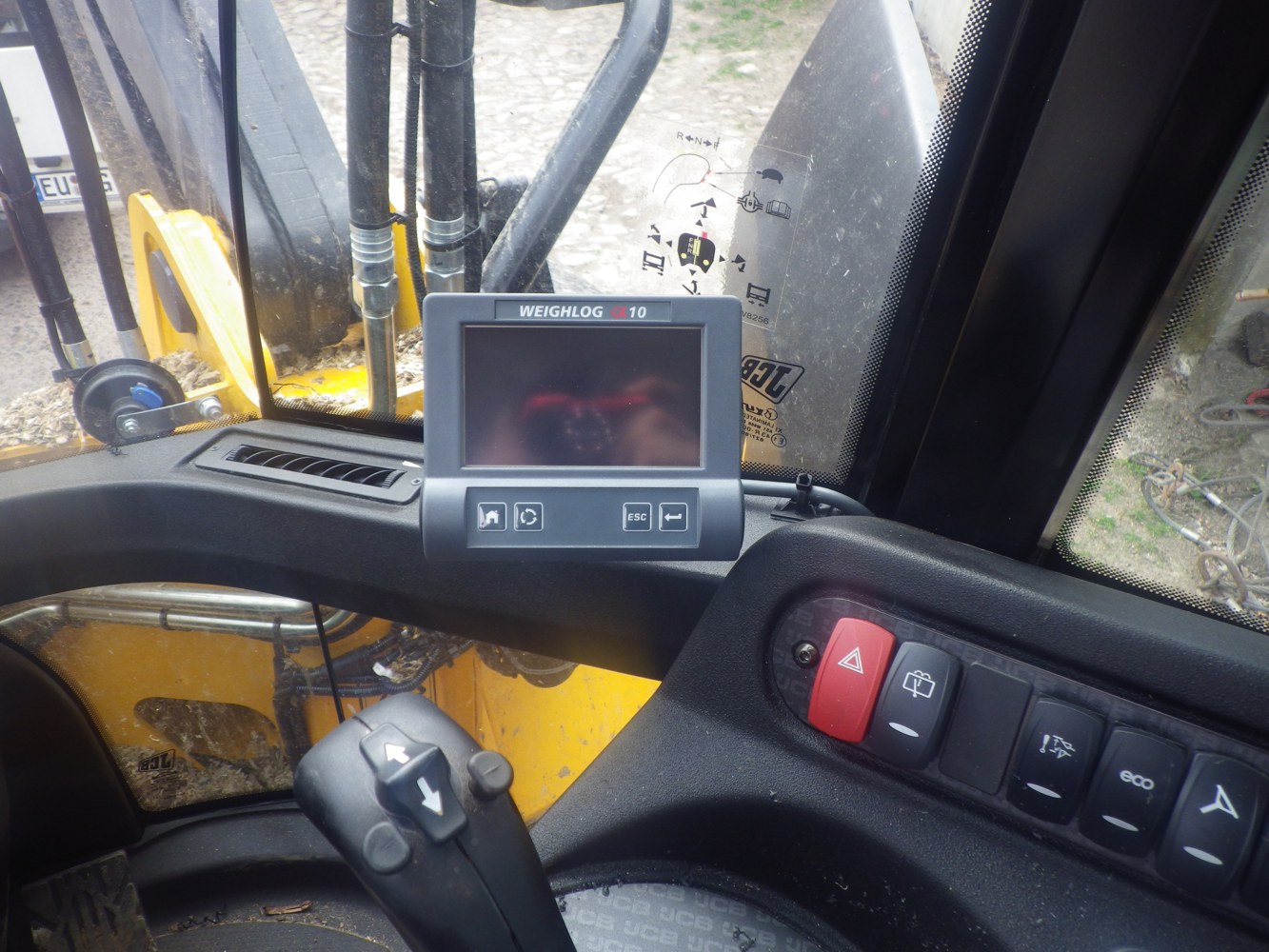

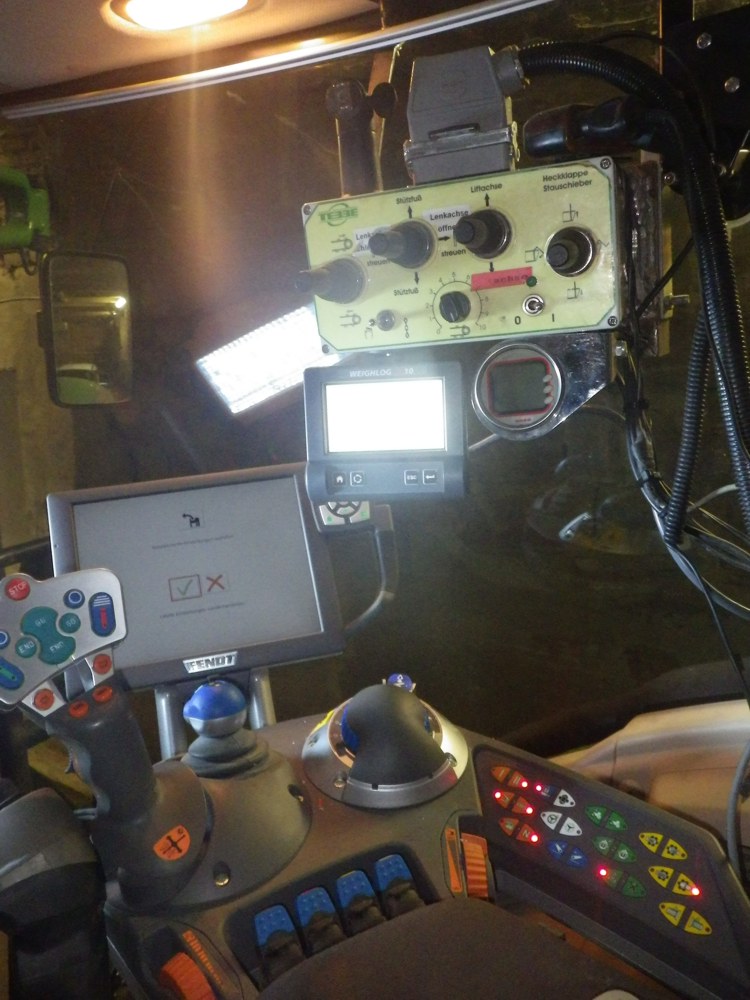

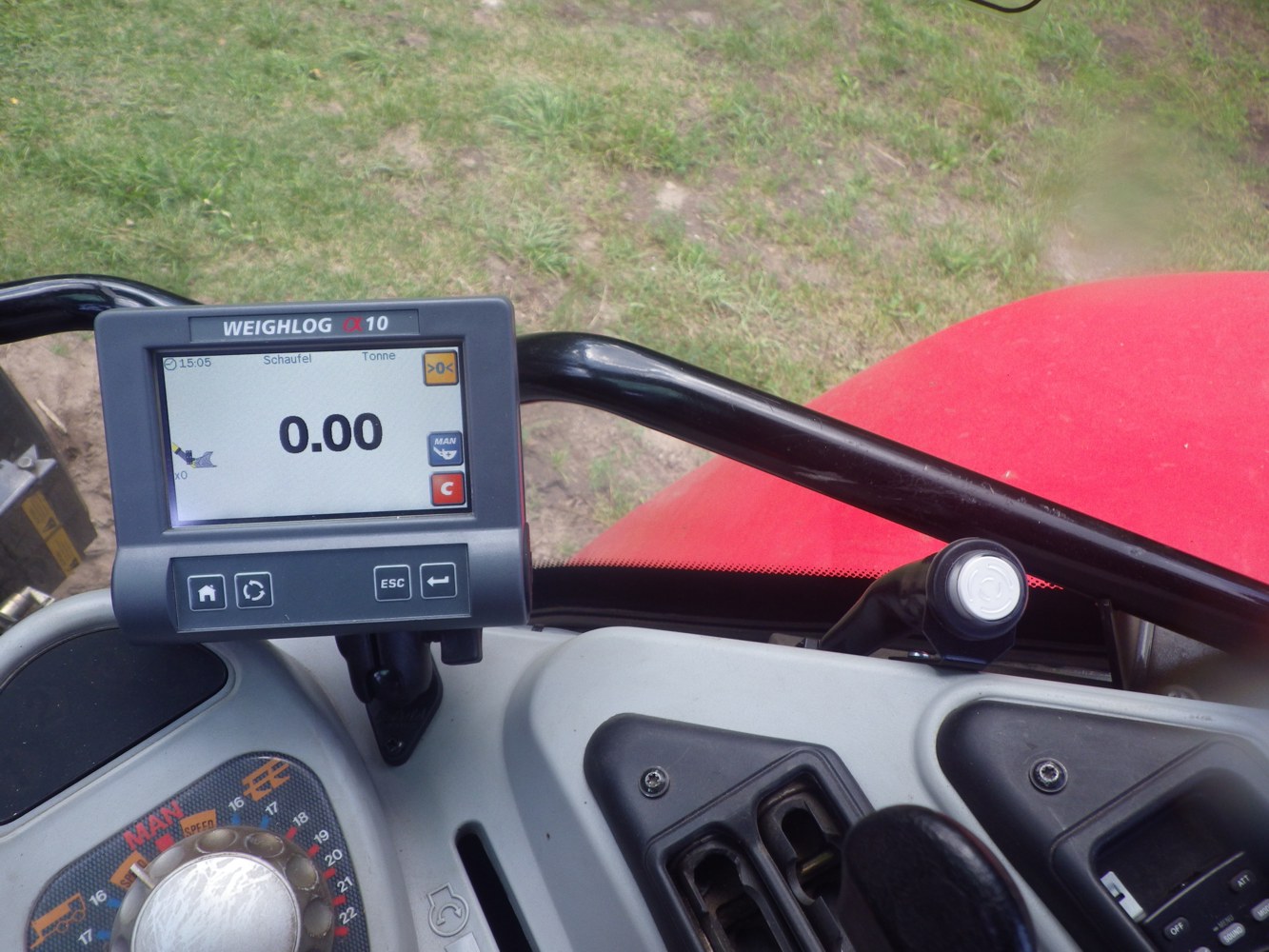

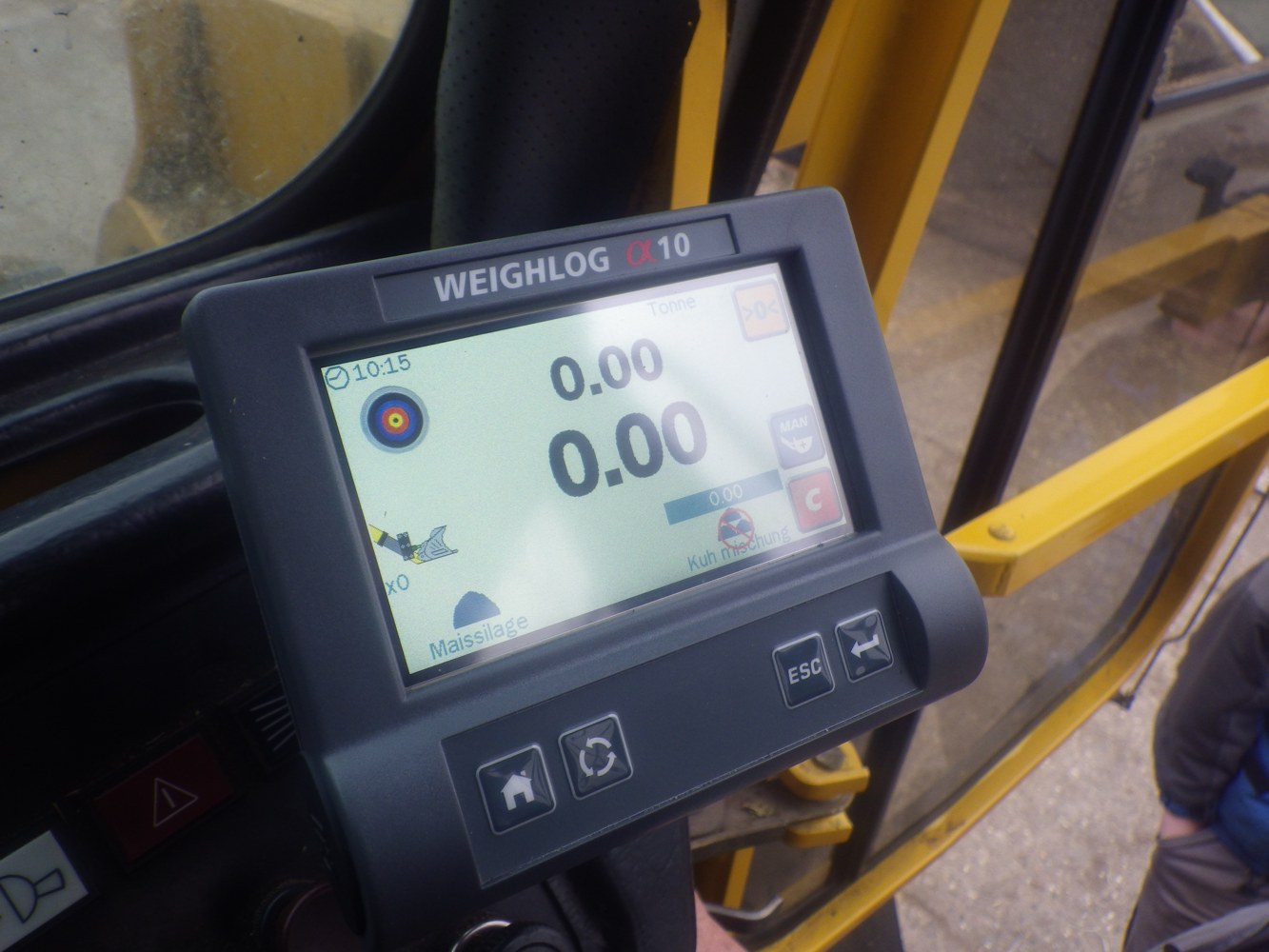

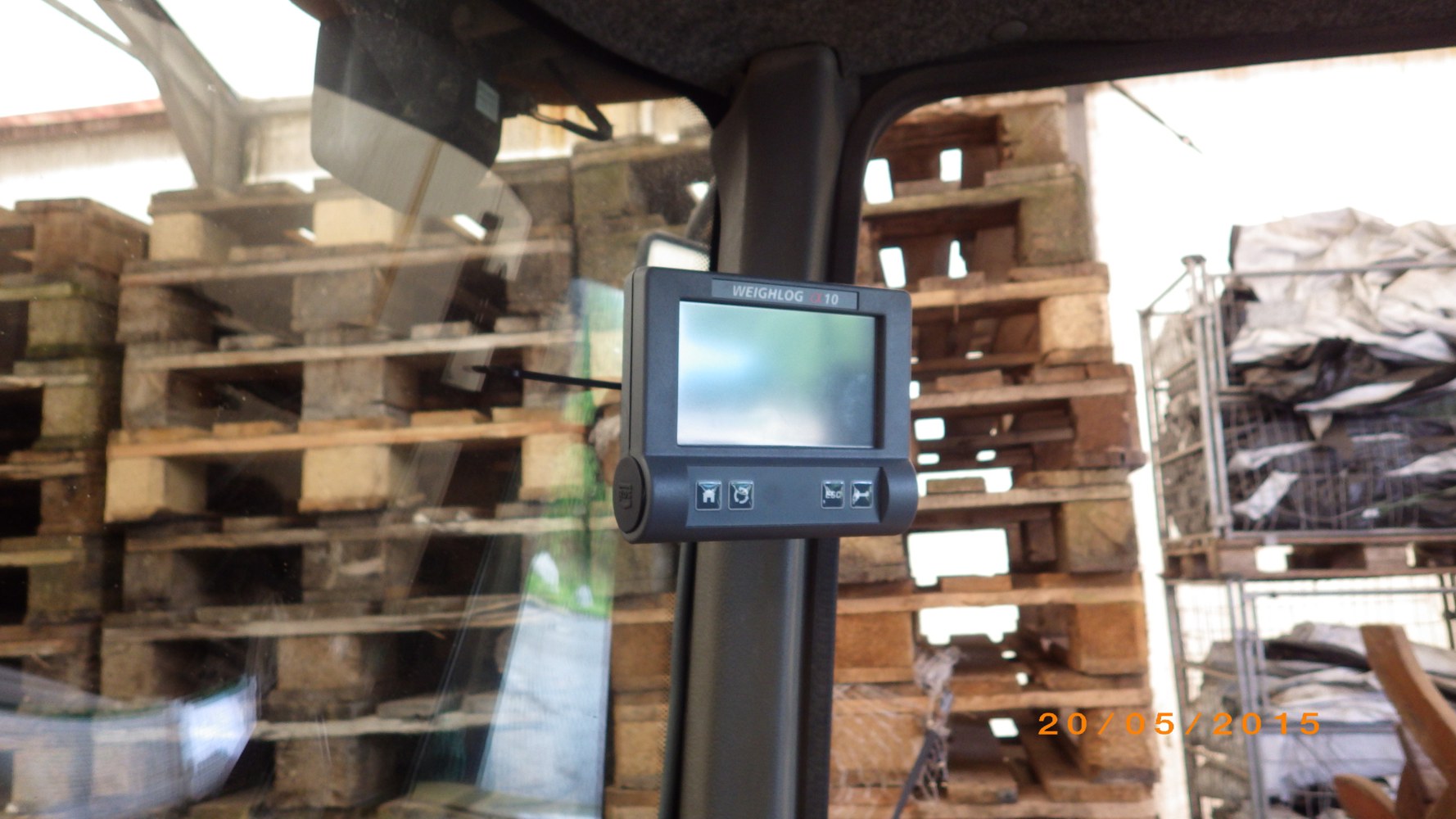

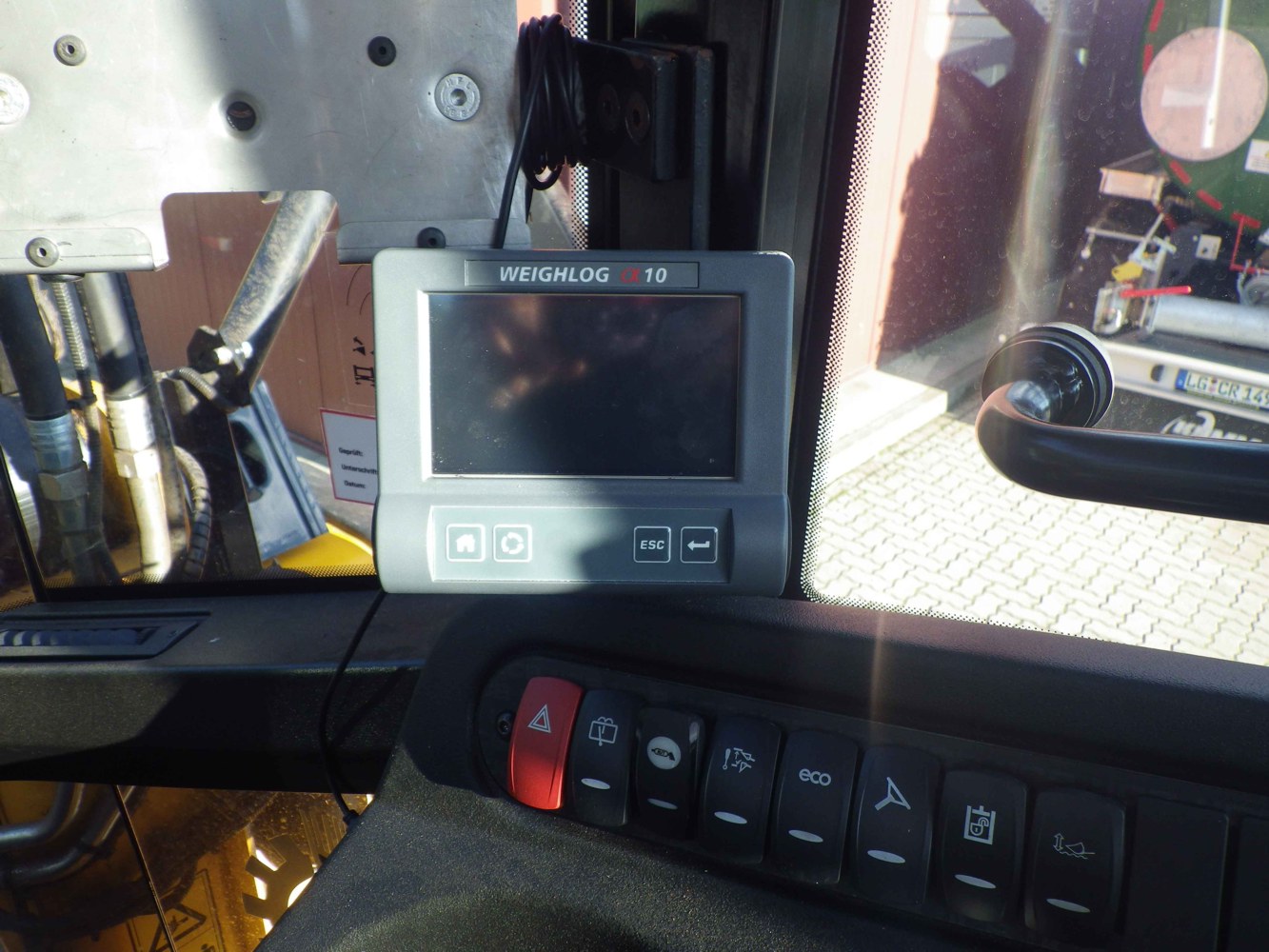

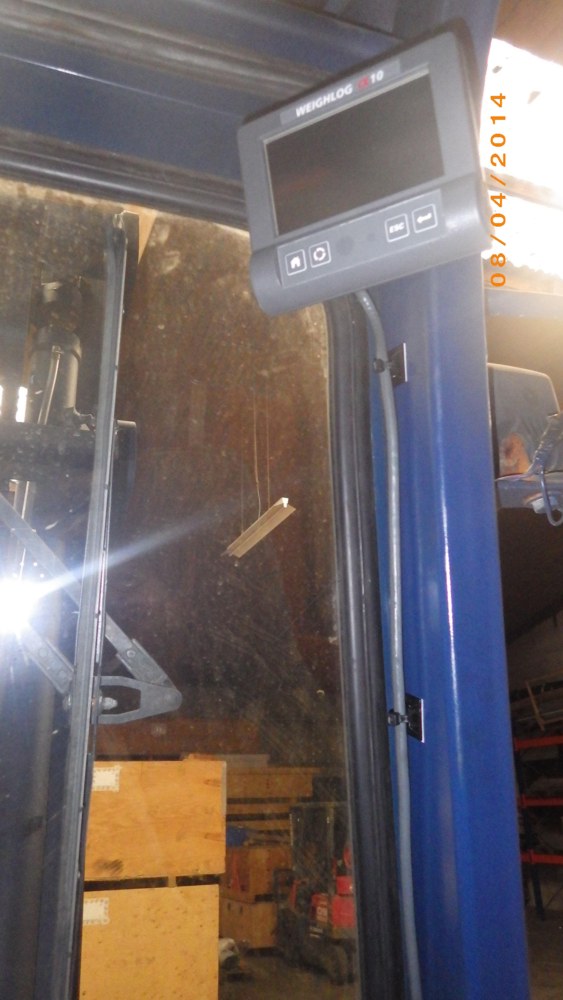

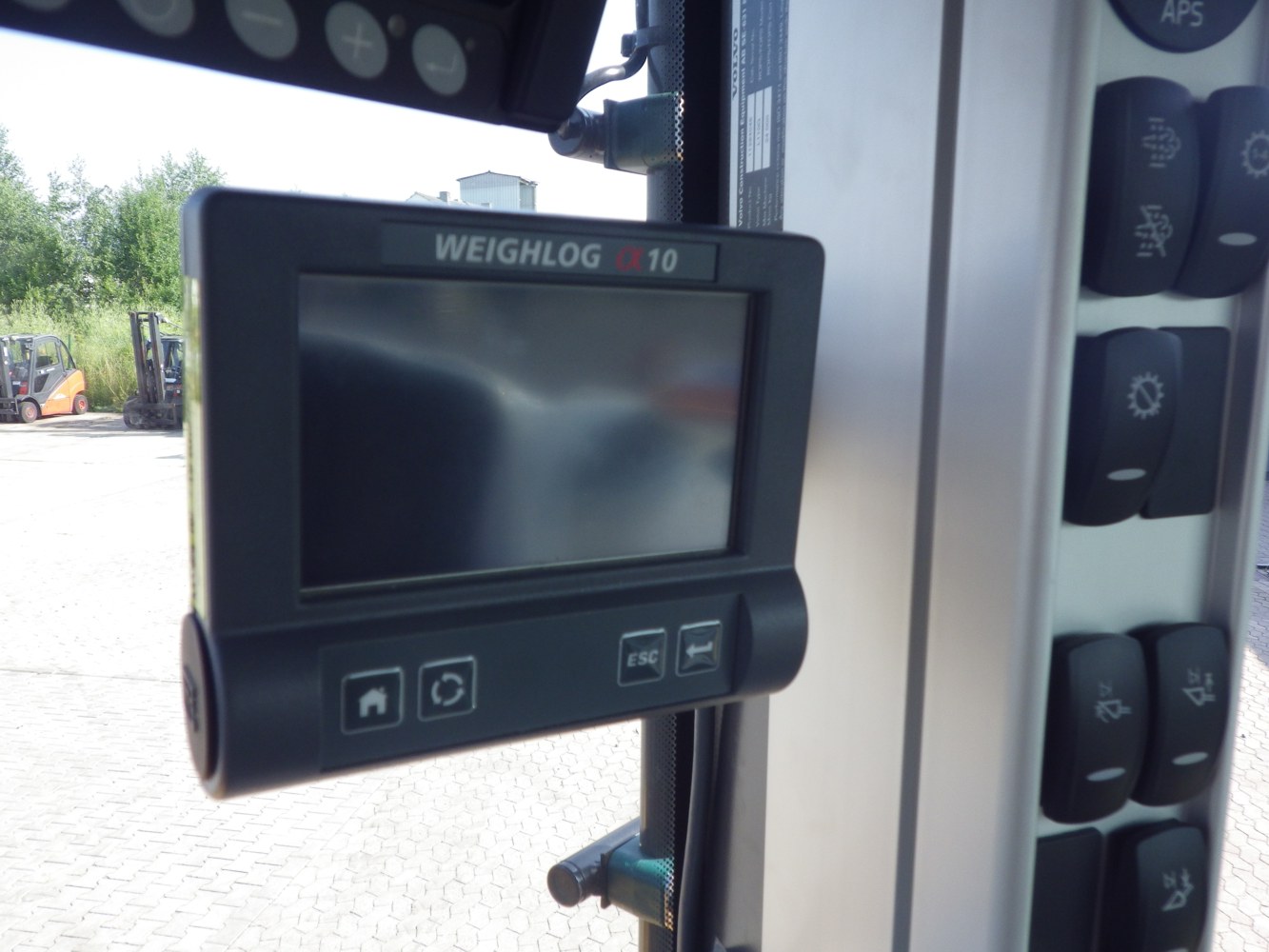

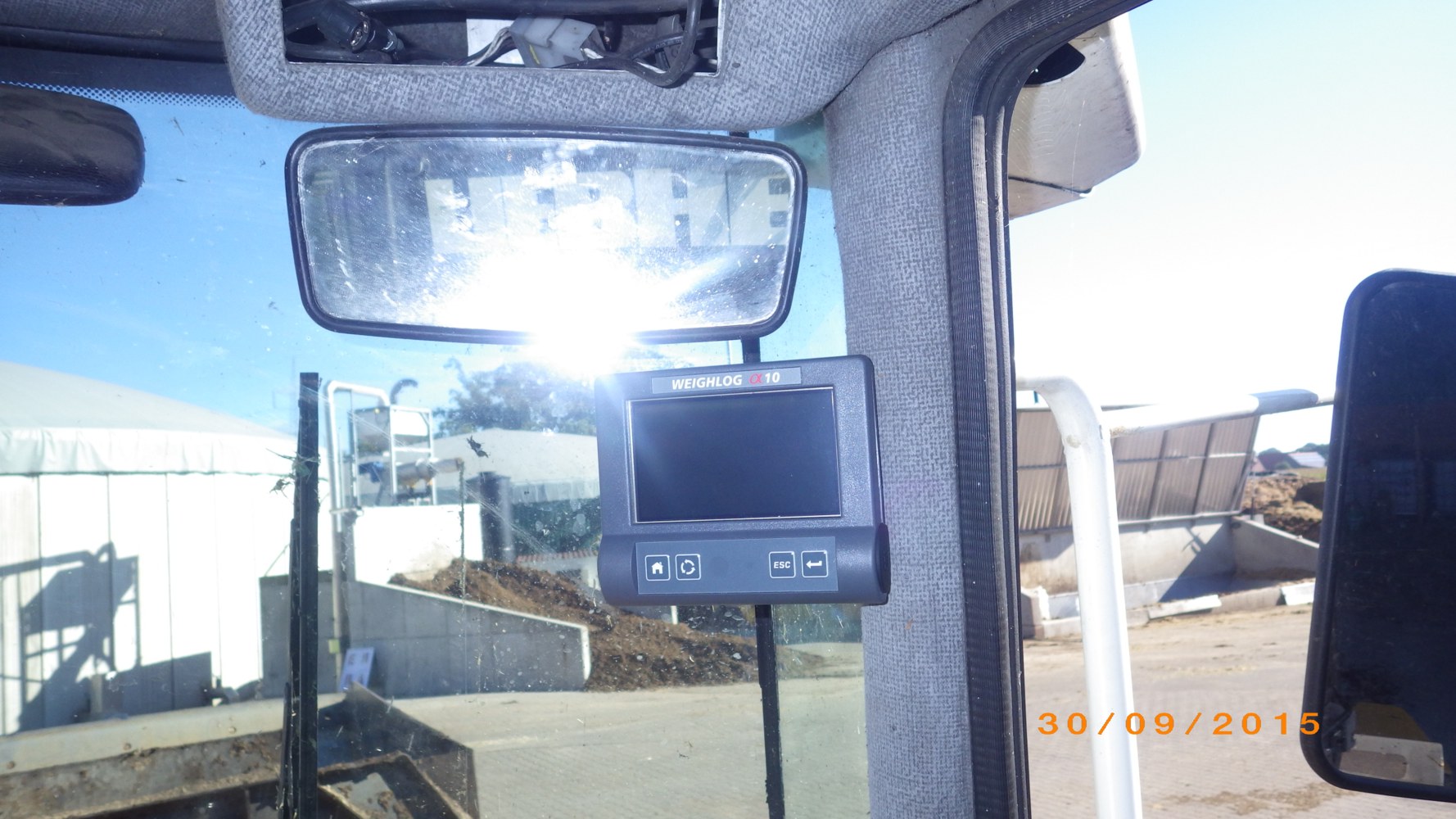

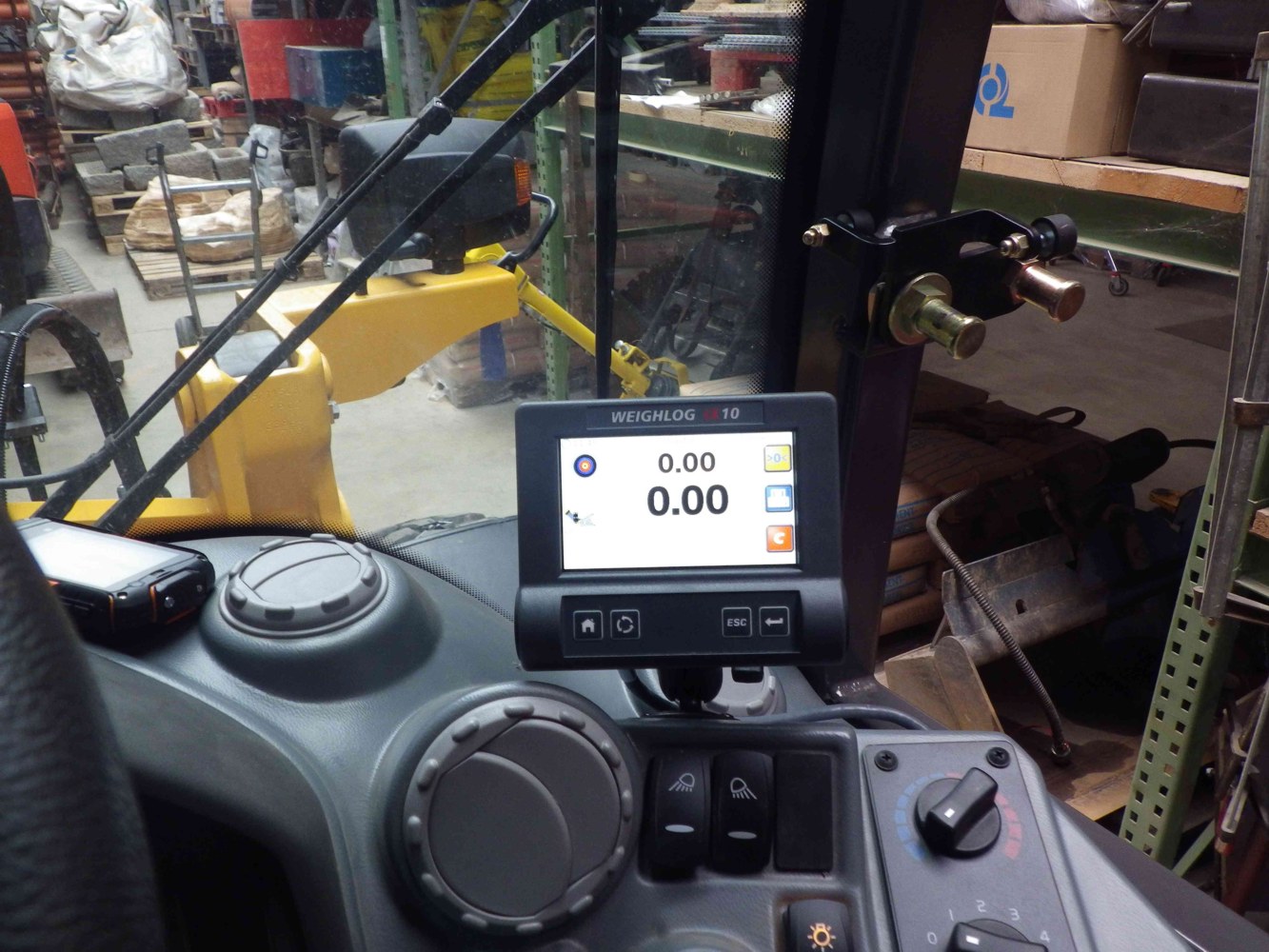

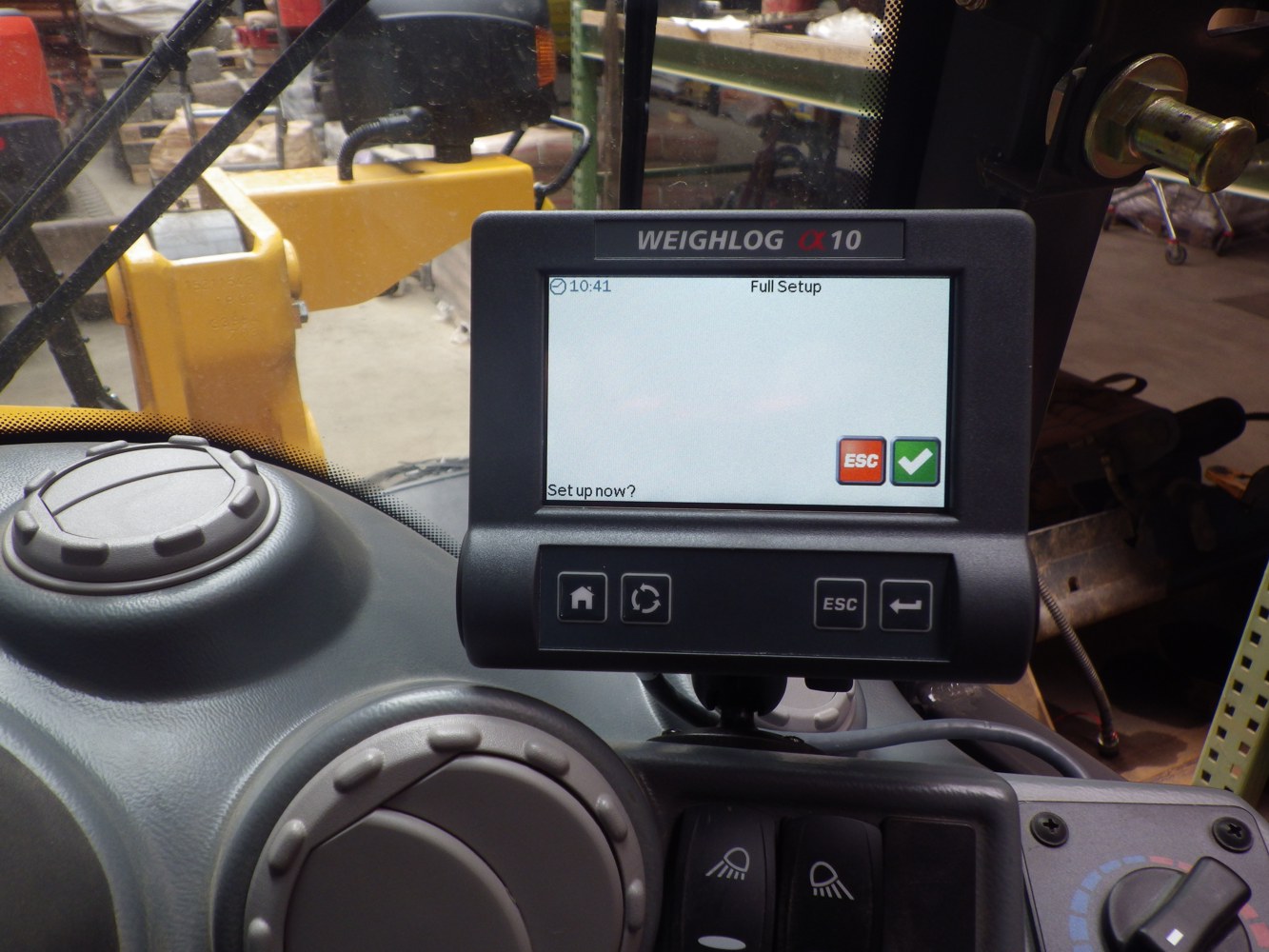

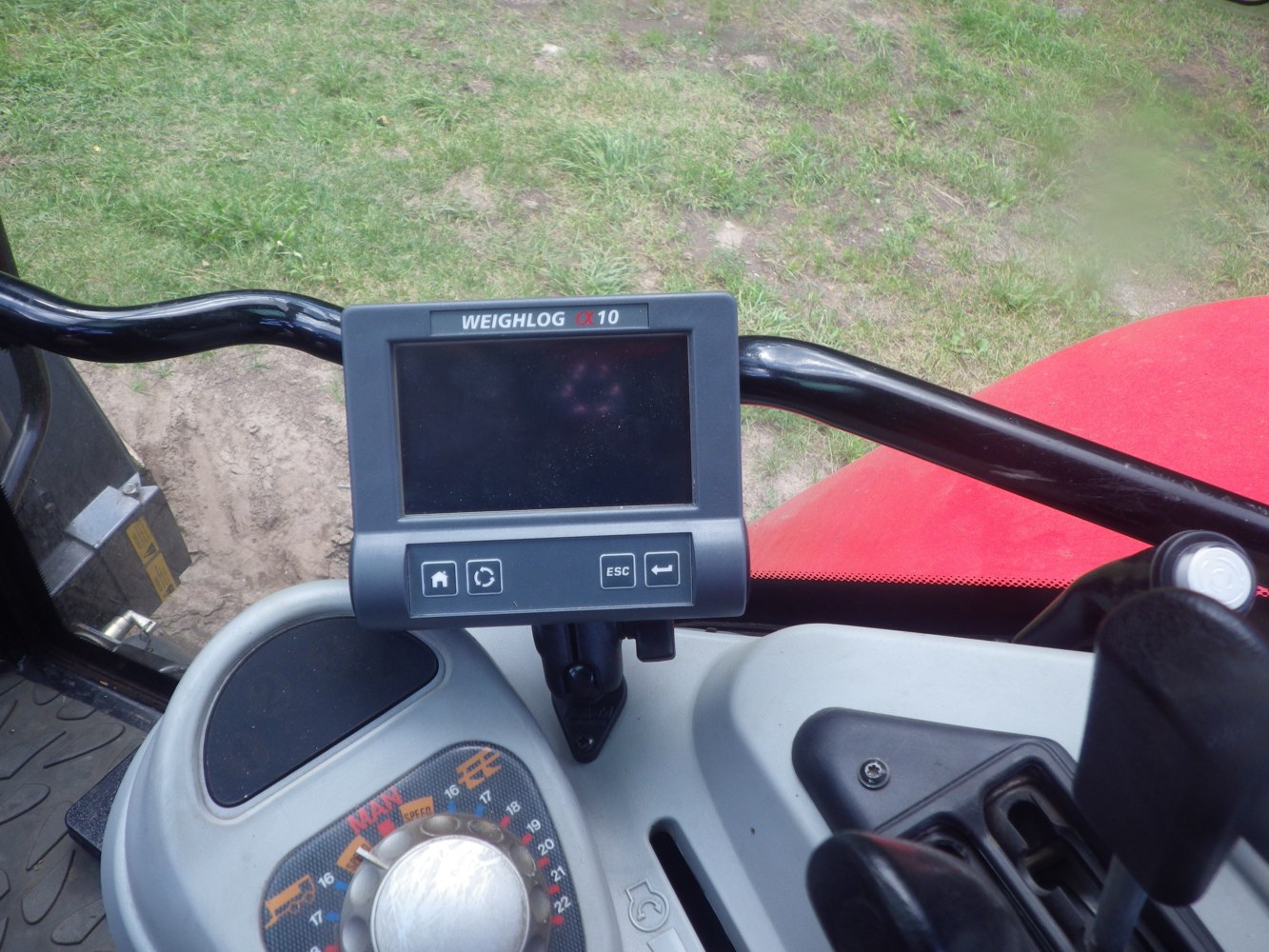

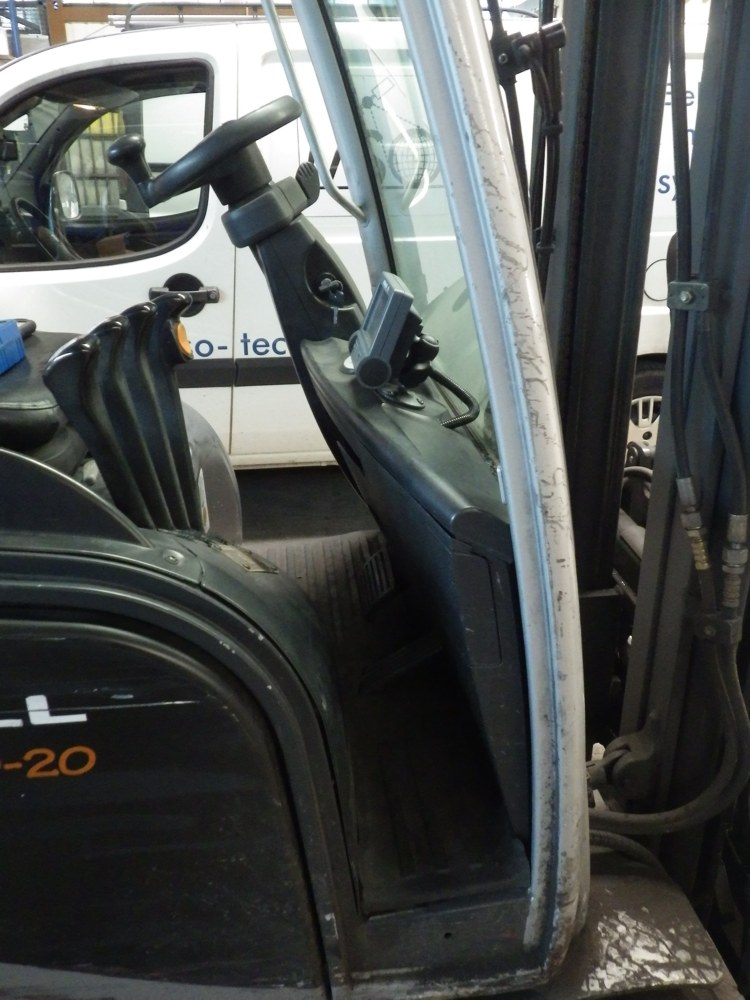

Der Weighlog Alpha 10 ist unter anderem für folgende Maschinen­typen geeignet: Rad­lader, Front­lader, Kompakt­lader und Gabel­stapler.

Für Teleskop­lader und Tele­radlader steht ihnen der Weighlog Alpha 10 T4 zur Verfügung.

Für den Weighlog Alpha 10 steht ein PDF Generator für die Generierung der Wiege­daten im PDF Format zur Verfügung.





Datenblatt zum Weighlog Alpha 10

Datenblatt zum Weighlog Alpha 10



Arbeitsprinzip

Der Weighlog Alpha 10 nutzt zwei robuste Drucksensoren zur Messung des Hydraulikdrucks in der Rückverfolgung der Druck- und Gegendruckseite der Hubzylinder (bei Gabelstaplern wird ein Druck­sensor eingesetzt).

Abhängig vom Maschinentyp und von der Anwendung kann entweder statisch oder dynamisch gewogen werden.

Beim statischen Wiegevorgang wird die Schwinge in einer vorgegebenen Position - der Wiegeposition - gestoppt und dort gehalten, bis der Messvorgang beendet ist.

Beim dynamischen Wiegen erfolgt die Messung im Hubvorgang ohne Unterbrechung. Der Hebearm wird an den Positionssensoren vorbeibewegt, das Gewicht wird angezeigt und ein Signalton bestätigt, dass die Messung durchgeführt wurde. Hierbei wird auch die Hubgeschwindigkeit erfasst und bei der Gewichtsberechnung berücksichtigt. Das Zielgewicht und das aufsummierte Gewicht werden angezeigt.

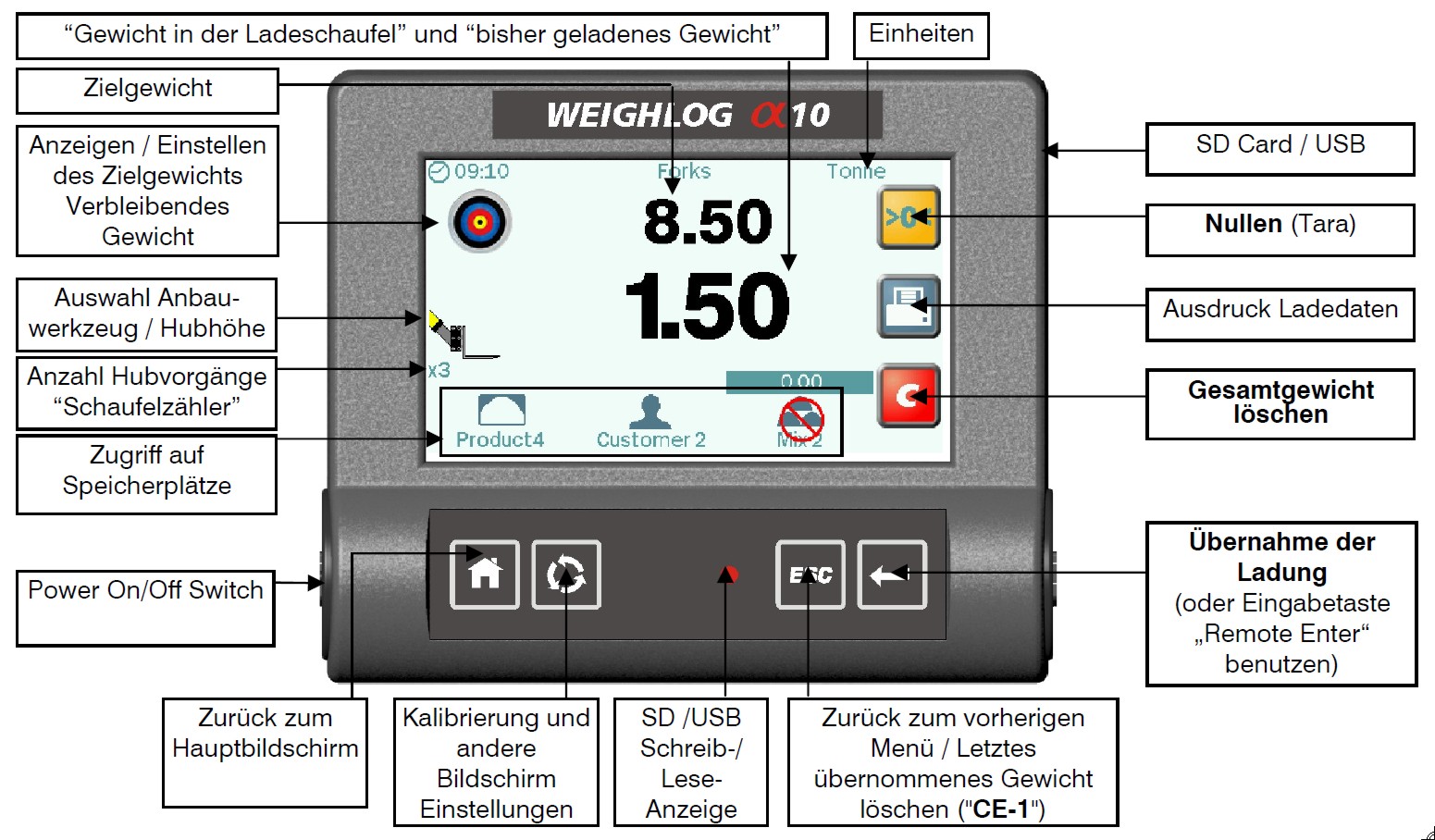

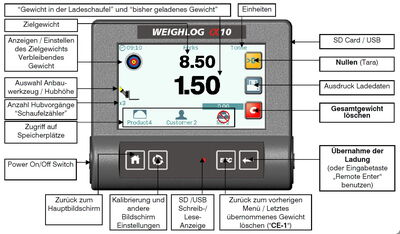

Bedienung

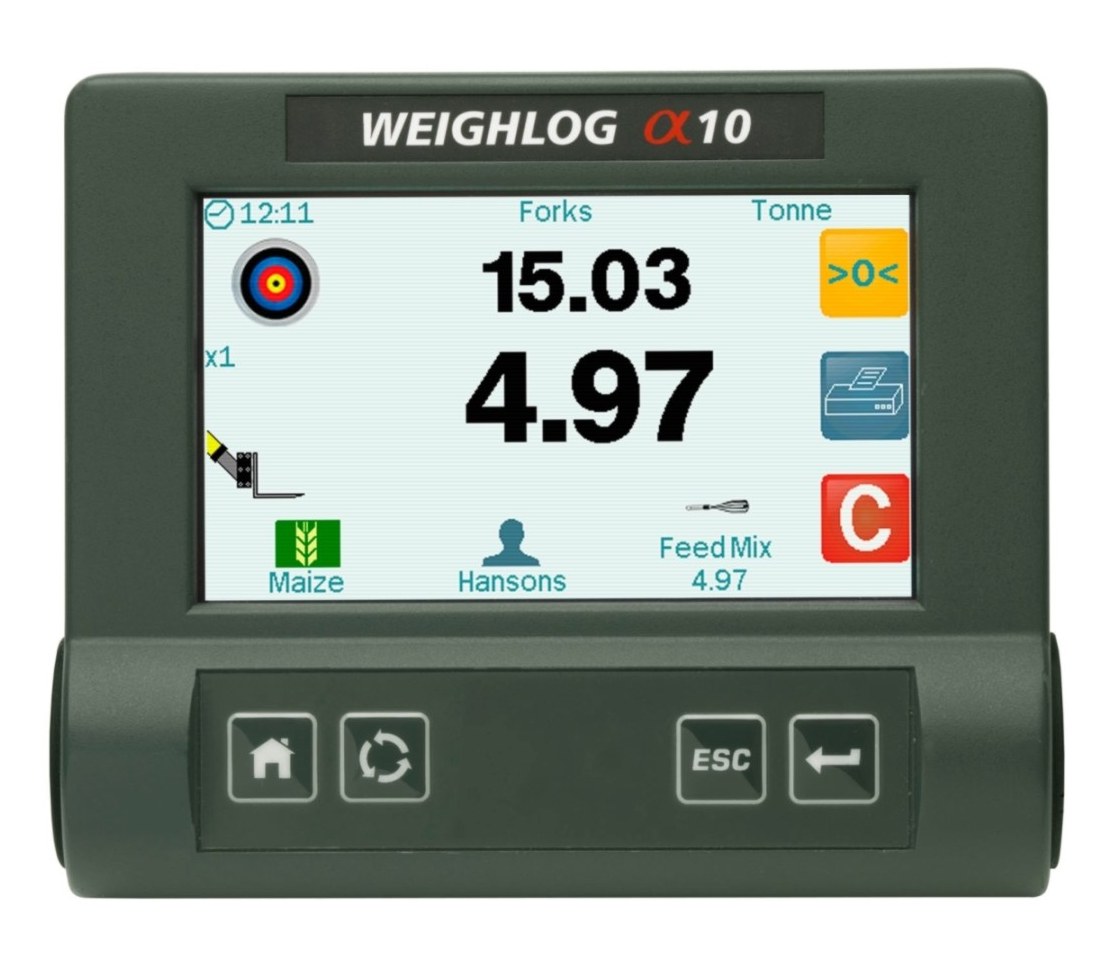

Die Bedienung des Weighlog Alpha 10 ist einfach und übersichtlich. Die Grund­funktionen werden über 4 Menütasten auf dem Haupt­gerät gesteuert, die weitere Bedienung erfolgt über den Touch­screen-Bild­schirm.

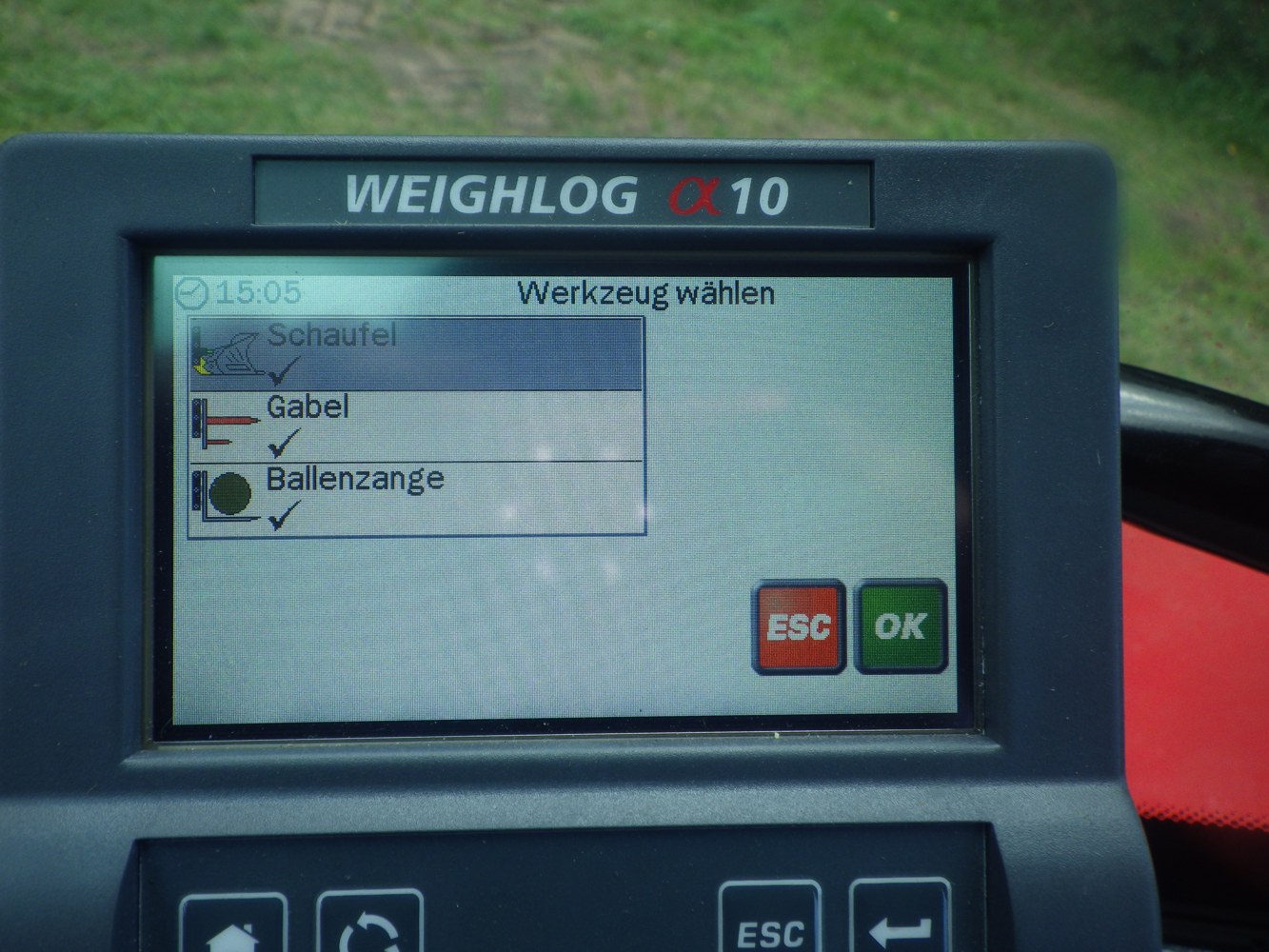

Für 10 Anbau­werkzeuge ist eine unabhängige Ein­stellung des Wiege­vorganges und der Gewichts­kalibrierung möglich. Es können bis zu 5 Mischungen mit je 30 Einzel­komponenten gespeichert werden, die einem Kunden­stamm von bis zu 30 Kunden zugeordnet werden können. Die Dosierung von Einzel­komponenten für Getreide-, Futter- und Beton­mischungen oder für das "Füttern" ihrer Biogas­anlage ist schnell und problemlos durchzuführen.

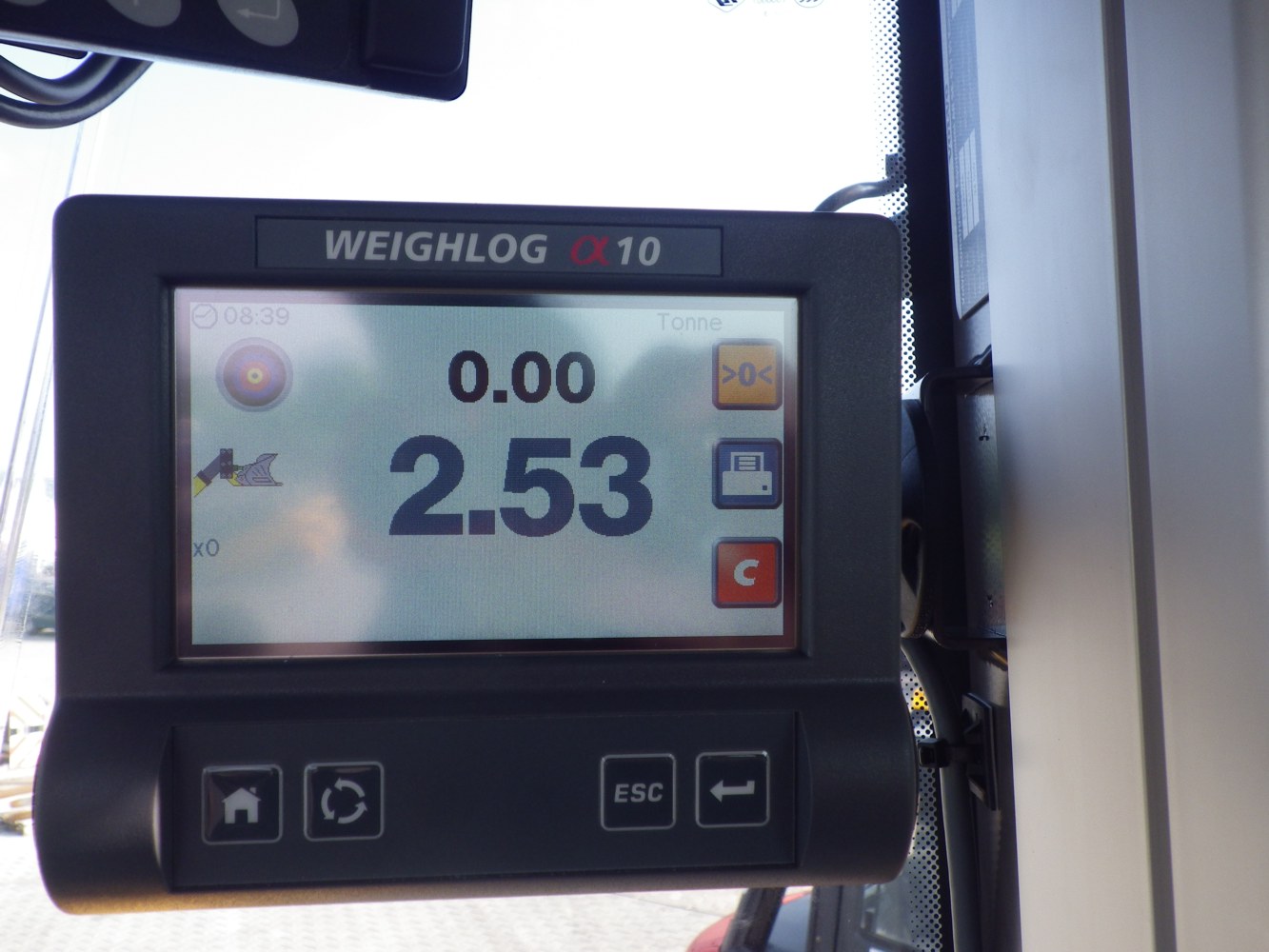

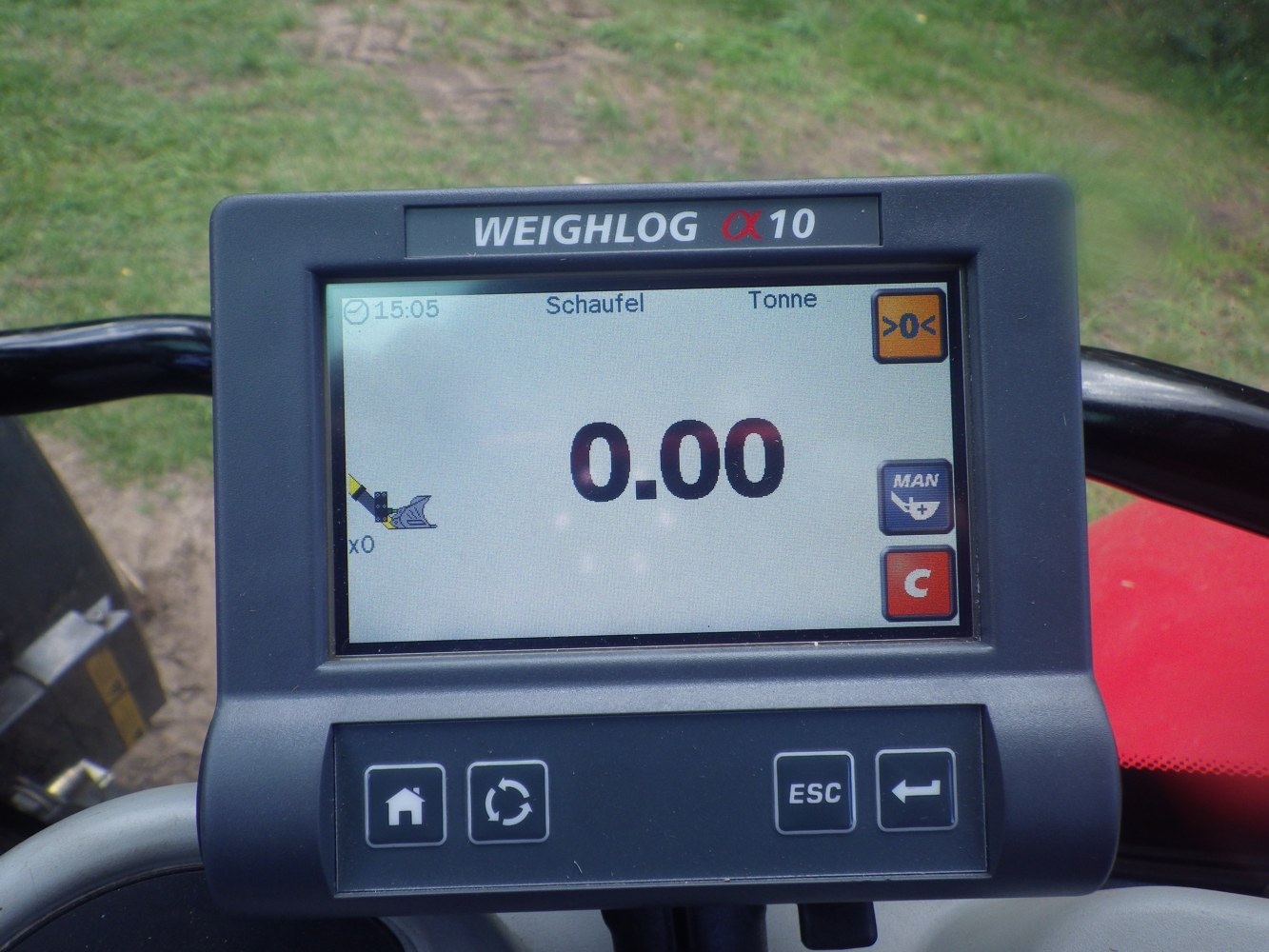

Auf dem Monitor sind das Ziel­gewicht und das Gewicht in der Lade­schaufel bzw. das bisher geladene Gewicht gut erkennbar, so dass Überladungen einfach vermieden werden können. Bei einer Über­ladung wird ein akustischer Alarm ausgelöst.

Ist das vorgegebene Ziel­gewicht mit der letzten Schaufel überschritten, z.B. bei der Ziel­beladung von LKWs, können Sie diese unter die Wiege­position absenken, dann abrieseln lassen, erneut wiegen und erreichen so das Ziel­gewicht.

Eine Fein­kalibrierung des Weighlog Alpha 10 erfolgt einfach durch Eingabe des wahren Gewichts (z.B. nach Gegen­wiegen über eine Brücken­waage) und des über den Weighlog Alpha 10 bestimmten Gewichts.

Das Gerät besitzt einen umfangreichen Diagnose-Modus zur zielgerichteten Fehle­ranalyse, z.B. mit einer graphischen Darstellung der Druck­verläufe.

Weitere Informationen zur Bedienung finden Sie in unserem Servicebereich



Technische Daten

Anzeige	4,3-Zoll-Farb-Touch­screen
Spannungsversorgung	11 bis 30 Volt DC
Temperaturbereich	-20°C bis +70°C Arbeits­bereich
Systemgenauigkeit	± 1% der maximalen Hub­leistung der Maschine
Drucksensorbereich	0 bis 250 bar
Gewährleistung	2 Jahre
Schutzklassen	Haupt­einheit IP56 Externe Sensoren IP65 Voller RFI/EMV Schutz



Lieferumfang

Der Teilesatz des Weighlog Alpha 10 besteht aus:

Zwei Drucksensoren mit 250 bar

Referenzsensor

Richtungssensor

Haupteinheit

Anschluss Box

Hauptkabel (12-adrig)

Eingabetaster, Kabel, Halter und Schrauben

Einbau, Erstkalibrierung und Einweisung werden von uns zu einem deutschland­weiten Festpreis angeboten.

Optionen

Auf Wunsch sind folgende Erweiterungen zum Weighlog Alpha 10 bei uns erhältlich:



• USB/SD-Card Speiche­rsystem: Mit einer SD-Speicher­karte werden die Daten vom Weighlog Alpha 10 komfortabel auf einen PC übertragen und verarbeitet.

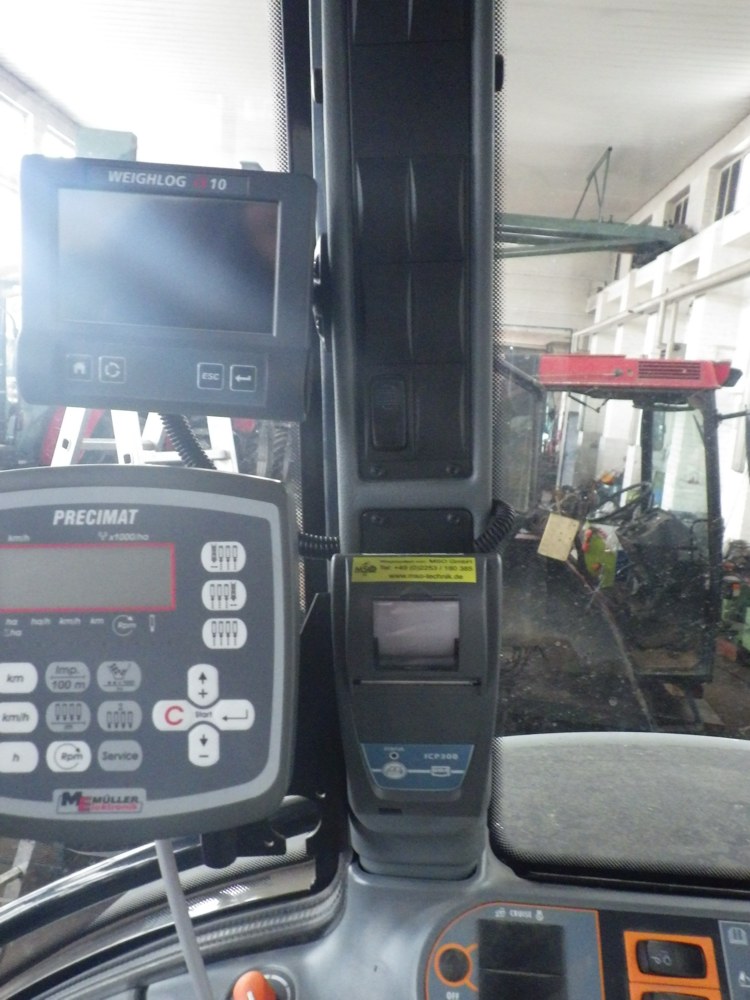

• Kabinendrucker ICP 300: Zum Ausdruck von Belegen in der Kabine

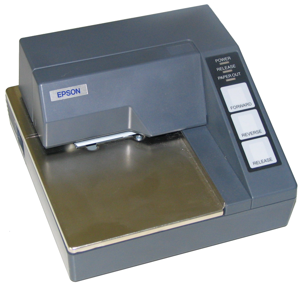

• Flachbett­drucker EPSON TMU 295: Zum Ausdruck von Belegen in der Kabine
